스페이스 그리드 강철 프레임 스테이션

공간 그리드 철골 역사(Space Grid Steel Frame Station)는 강철 공간 그리드 시스템으로 건설된 역사 시설을 말합니다. 강철 구조물은 기둥이 없는 넓은 범위와 가볍고 투명한 건축 효과 등 핵심 이점을 제공합니다. 철골 구조 전문 제조업체인 EHSS는 공공 건물을 핵심 사업 부문 중 하나로 간주합니다.

문의 보내기

제품 설명

우리 공장에서 제작한 스페이스 그리드 강철 프레임 스테이션은 지붕이나 캐노피에 강철 그리드 구조를 채택한 철도 운송 건물입니다. 공간 그리드 구조는 철골 구조를 기반으로 구현된 넓은 시야와 날렵한 경량 미학을 제공합니다. 왜 철 구조물인가? 강철은 어떻게 이렇게 뛰어난 효과를 낼 수 있을까요?

주요 차원	철강 구조의 핵심 장점
경량 및 고강도	콘크리트보다 10배 이상 강하고 밀도는 3배에 불과합니다.
효율적인 축력 전달	경제적인 철강 소비를 위해 소재의 강도를 최대한 활용한 등방성 균질 소재
높은 형태 유연성	파형, 곡면 등 복잡한 형상도 가능
안정적인 조인트 연결	명확한 힘 전달 경로를 통해 안정적인 3D 공간 하중 지지 시스템을 형성합니다.
높은 조립률	부재와 조인트는 품질 관리가 가능하고 시공 정밀도가 높도록 공장에서 사전 제작됩니다.
신속한 건설	일체형 리프팅 또는 볼트 조립과 함께 지상 조립을 수행하면 건설 시간이 단축되고 현장 중단이 최소화됩니다.
친환경 및 지속 가능	강철은 100% 재활용이 가능하며 건물 수명 후에도 높은 잔존 가치를 유지하여 건설 폐기물을 줄입니다.
높은 지진 중복성	다중 하중 전달 경로는 구조적 견고성을 향상시키고 강한 지진 시 부서지기 쉬운 붕괴를 방지합니다.

공간 그리드 구조는 넓은 범위, 가벼운 무게, 자유로운 형태의 스타일링이라는 건축적 효과를 제공합니다. 강철 구조물은 고강도, 뛰어난 유연성, 고도로 산업화된 구조 등 포괄적인 장점을 갖고 있습니다. 이 둘은 서로를 보완하여 현대적인 대규모 공공 건물을 위한 최적의 솔루션이 됩니다. 공간 그리드 구조와 조립식 강철 구조의 이점을 모두 활용하는 Space Grid Steel Frame Station은 현대 역사 건물에서 인기 있는 선택으로 돋보입니다.

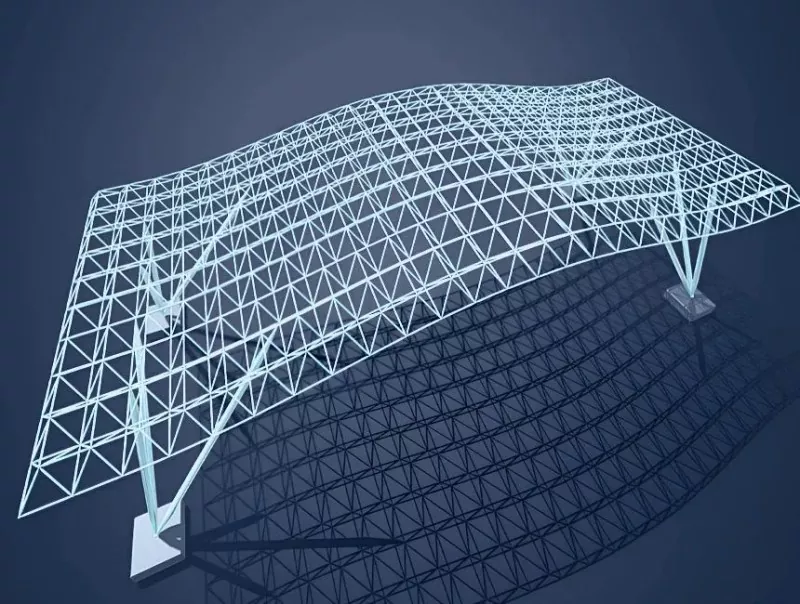

Space Grid Steel Frame Stations

핵심 애플리케이션

우리의 Space Grid Steel Frame Station은 주로 네 가지 시나리오에 적용됩니다.

▷ 대기실 옥상

▷ 플랫폼 캐노피

▷ 대형 교통허브 건물

▷ 중소고속철도역 건물

공간 격자 구조와 그 조합으로 건설된 철골 구조 건물은 주로 다음 범주에 속합니다.

구조적 FoRM	적용 가능한 시나리오
역사각형 피라미드 공간 격자	고속철도 역사 건물의 대기실
공간 파이프 트러스	대형 역사 건물 지붕
공간 그리드와 전환 트러스의 복합 시스템	복잡한 형태의 역사 건물
스페이스 프레임	플랫폼 캐노피

또한 Space Grid Steel Frame Station의 핵심 구성 요소는 주로 다음과 같습니다.

구성요소 카테고리	공통재료
공간 그리드 구성원	Q235B/Q355B 원형 또는 직사각형 강철 튜브
용접 볼 / 볼트 체결 볼 조인트	용접 볼(Q355B) / 볼트 체결 볼(45# 강철)
공간 파이프 트러스의 코드 및 웹 멤버	원형강관(Q355B)
주강 조인트	주강 부품
지붕 패널	알루미늄-마그네슘-망간 패널 / 단열층이 있는 프로파일 강판
일광 채광창	폴리카보네이트 패널 / 유리

기술 사양 및 프로젝트 경험

Space Grid Steel Frame Stations의 핵심 기술에는 동기식 유압 리프팅 또는 회전 리프팅, 주강 조인트의 온도 제어, BIM과 포인트 클라우드 기술을 결합한 통합 검사가 포함됩니다. 구조적 미학과 기능적 공간을 통합한 현대식 대형 공공건축물입니다.

목	매개변수
구조 시스템	역 사각 피라미드 공간 그리드 / 공간 파이프 트러스 / 스페이스 프레임
강철 등급	Q235B/Q355B, ASTM A572 Gr.50 등
조인트 종류	용접 볼 조인트 / 볼트 체결 볼 조인트 / 주강 조인트
연결 방법	용접/고강도 볼트연결
지원 유형	하단 현/기둥 지지대 4면의 다중 지점 지지대
구조적 깊이	1.75~3.8m
설계 서비스 수명	50년
지진 강화 강도	7~9학년
건설기술	동기식 유압 리프팅/회전 리프팅

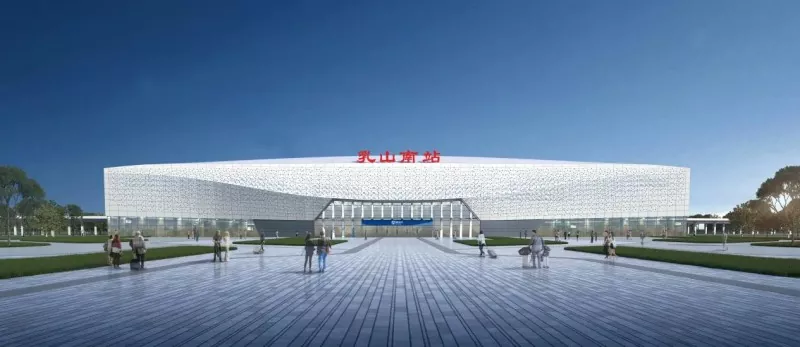

EHSS가 건설한 라이양-룽청 고속철도의 중요한 교통 허브인 웨이하이의 루산 남역은 총 건축 면적이 10,000평방미터에 달하는 유선형 설계를 채택했습니다. 건물은 대기실, 승객 서비스 구역, 사무실 및 장비실로 구성됩니다. 지붕은 강철 공간 그리드 시스템의 한 형태인 강철 그리드 구조를 채택하여 이 프로젝트를 Space Grid Steel Frame Stations 제품의 전형적인 사례로 만듭니다.

Space Grid Steel Frame Stations
