철골구조 구성요소의 이해: 내하중 및 안정부재의 분류

전반적으로 강철 구조 구성 요소는 구조 구성에 따라 4가지 주요 범주로 나눌 수 있습니다. 즉, 기본 하중 지지 부재, 버팀대 및 안정성 부재, 보조 및 부착 구성 요소, 연결부 및 구조 부속품입니다. 이 세션에서는 주로 처음 두 가지 범주를 다룹니다.

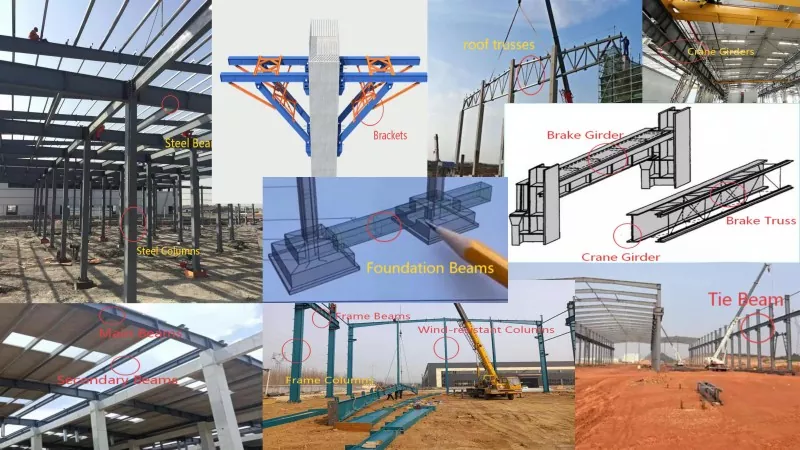

1차 하중지지 부재에는 강철 기둥, 강철 빔, 트러스, 브래킷, 지붕 트러스, 크레인 거더, 브레이크 거더, 브레이크 트러스, 내풍 기둥, 프레임 빔, 프레임 기둥, 보조 빔, 메인 빔, 타이 빔 및 기초 빔이 포함됩니다. 트러스는 상현재, 하현재 및 웨브 부재로 구성됩니다. 핵심 뼈대로서강철 구조 시스템, 1차 하중지지 부재는 구조물의 주요 하중을 ​​지지하고 이를 기초에 전달합니다. 제작 품질과 설치 정확도는 전체 구조물의 안전성과 안정성을 직접적으로 결정합니다.

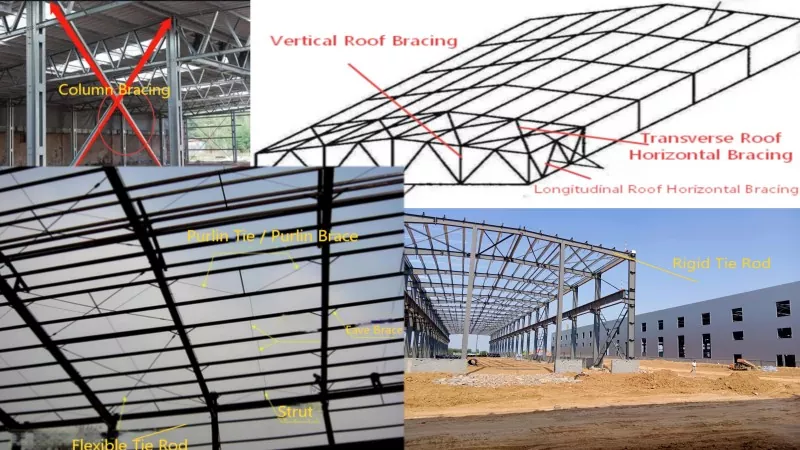

버팀대 및 안정성 부재는 기둥 버팀대, 지붕 수평 버팀대, 지붕 수직 버팀대, 종방향 수평 버팀대, 가로 수평 버팀대, 처마 버팀대, 견고한 타이 로드, 유연한 타이 로드, 도리 타이 및 버팀목으로 구성됩니다. 가새 및 안정부재는 큰 수직하중을 직접적으로 견디지는 못하지만, 구조물의 전체적인 안정성을 보장하고, 수평하중을 전달하며, 구조부재의 유효길이를 감소시키고, 구조적 불안정성을 방지하는 역할을 합니다.

본 세션에서는 주요 하중 지지 부재와 가새 및 안정성 부재를 소개합니다. 다음 세션에서는 보조 및 부착 구성요소(도리, 벽 프레임, 모니터 프레임, 계단 플랫폼, 난간 등 포함)뿐만 아니라 연결부 및 구조 피팅(거싯 플레이트, 보강재, 볼트, 전단 스터드, 내장 부품 등 포함)에 대한 자세한 내용을 계속해서 자세히 설명합니다. 계속 지켜봐 주시기 바랍니다.
