강철 구조 구성요소에 대한 전체 안내서: 보조 부재 및 연결 세부사항

이전 호에서는 주요 하중 지지 부재와 가새 및 안정성 부재의 상세 및 배치 도면을 설명했습니다.강철 구조구성 요소. 이 세션에서는 연결 및 구조 부속품뿐만 아니라 보조 및 부착 구성요소를 소개합니다. 다음은 일반적인 레이아웃 위치에 대한 설명과 철강 건물의 각 구성 요소에 대한 전체 목록입니다.

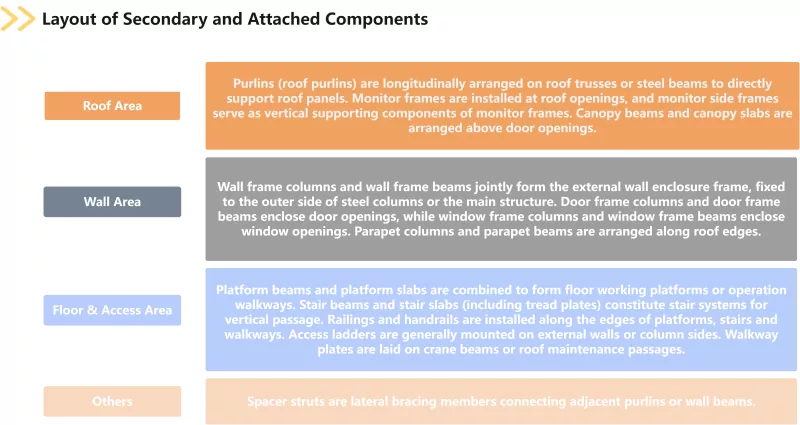

보조 및 부착 구성 요소에는 도리, 벽 프레임 기둥, 벽 프레임 빔, 모니터 프레임, 모니터 측면 프레임, 계단 빔, 계단 슬래브, 플랫폼 빔, 플랫폼 슬래브, 난간, 난간, 접근 사다리, 보도 플레이트 및 스페이서 스트럿, 문틀 기둥, 문틀 빔, 창틀 기둥, 창틀 빔, 캐노피 빔, 캐노피 슬래브, 난간 기둥 및 난간 빔이 포함됩니다. 도리는 지붕 도리와 벽 도리로 세분되며 계단 슬래브는 트레드 플레이트를 덮습니다. 인클로저, 통로, 채광 및 환기와 같은 건물 기능을 수행하는 보조 및 부착 구성 요소는 풍하중, 적설 하중 및 기타 하중을 주요 구조에 전달합니다. 철강 건물의 무결성과 서비스 기능을 보장하는 필수 부품입니다.

연결부 및 구조 부속품은 거셋 플레이트, 보강재, 베어링 보강재, 심 플레이트, 연결 플레이트, 스플라이스 플레이트, 커버 플레이트, 엔드 클로저 플레이트, 엔드 플레이트, 베이스 플레이트, 기둥 베이스 보강재, 기둥 앵커 볼트, 고강도 볼트, 일반 볼트, 전단 스터드, 내장 부품, 슬리브, 라이너, 보강 링, 다이어프램 및 가로 다이어프램으로 구성됩니다. 보강재는 가로 보강재와 세로 보강재로 구분됩니다. 베이스 플레이트에는 기둥 베이스 플레이트가 포함되며; 기둥 앵커 볼트는 내장형 기초 볼트라고도 합니다. 전단 스터드는 스터드 커넥터라고도 합니다. 다이어프램은 상자 기둥의 내부 다이어프램을 덮습니다. 필수 카테고리로는강철 구조물구성요소, 연결 및 구조적 피팅은 모든 하중 지지 부재가 효과적으로 조화롭게 작동할 수 있는지 여부와 하중 전달 경로가 지속적이고 신뢰할 수 있는지 여부를 직접적으로 결정합니다.

지금까지 구조 구성에 따라 분류된 강철 구조 부품의 네 가지 주요 범주가 모두 분류되었습니다. 위의 모든 구성 요소는 강철 건물의 건축 도면에 그려지고 구조 계산 보고서의 힘 분석에 포함되며 완성된 구조물에 영구적으로 유지됩니다. 구성 요소의 조합은 프로젝트 유형에 따라 다릅니다. 각 구성 요소의 기능적 위치 및 레이아웃 로직에 대한 올바른 이해는 정확한 수량 명세서를 작성하고 종합적인 단가를 합리적으로 결정하기 위한 전제 조건일 뿐만 아니라 철 구조물의 설계 의도가 안전하고 신뢰할 수 있는 물리적 건물로 전환될 수 있도록 하는 기초입니다.
