이러한 강철 구조물 형태에 대해 얼마나 알고 계십니까?

우리가 4가지 주요 핵심 시스템을 다룬 것처럼강철 구조물업계 지난번에 EHSS는 이번 호에서 계속해서 철강 구조를 탐구하도록 안내할 것입니다. 구조적 복잡성과 하중 지지 요구가 증가하는 현대 건물에서는 격자 쉘, 서스펜션 케이블, 빔 스트링 구조 및 콘크리트로 채워진 강철 튜브와 같은 구조 형태가 널리 적용되었습니다. 이번 호에 소개된 강철 구조 유형은 모두 성숙한 기술 시스템과 해당 지원 표준을 갖춘 엔지니어링에 일반적으로 사용되며 각각의 세분화된 분야를 지배합니다.

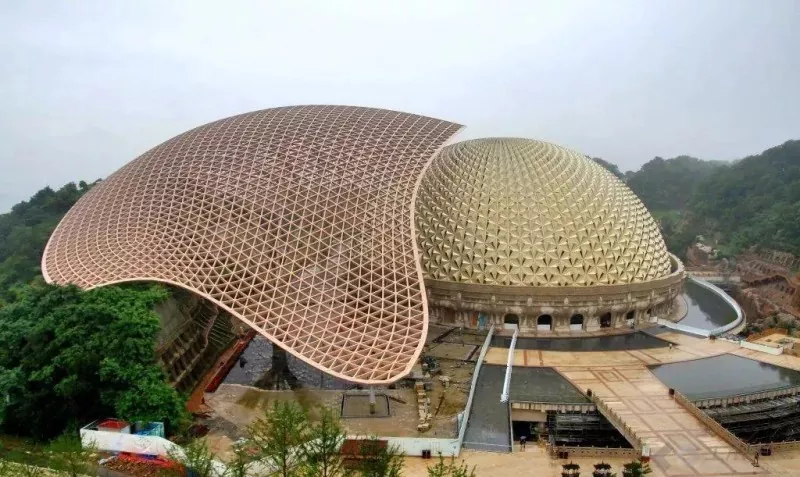

격자형 껍질 구조는 이름에서 알 수 있듯이 계란 껍질을 닮은 곡선형 격자 구조입니다. 핵심 특징은 돔, 아치 등 넓은 범위의 곡선 형태를 형성하는 능력에 있습니다. 우아한 외관과 효율적인 힘 지지력을 자랑하며 대형 체육관, 전시장, 천문관, 식물온실 등에 널리 적용됩니다.

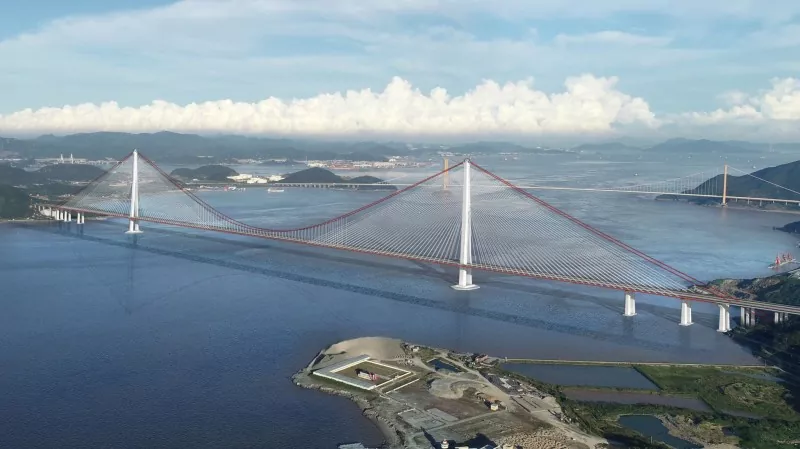

서스펜션 구조는 고강도 강철 케이블을 핵심 부품으로 하고, 케이블의 인장 특성을 활용해 넓은 스팬을 구현합니다. 이 제품은 초대형 스패닝 용량, 가벼운 자중 및 낮은 강철 소비를 특징으로 하며 현수교, 대형 경기장, 공항 터미널 및 기타 프로젝트에 주로 채택됩니다.

케이블-멤브레인 구조는 멤브레인 구조 중 가장 주류를 이루고 널리 사용되는 형태로, 멤브레인 소재와 철재 부품 또는 철골 구조로 구성됩니다. 멤브레인 직물은 일반적으로 PTFE 또는 PVC로 코팅됩니다. 가벼운 무게, 높은 강도, 뛰어난 유연성으로 복잡한 자유형 곡면을 형성할 수 있는 이 제품은 일반적으로 캐노피, 조경 설치물, 유료 스테이션 및 팽창식 장소에 사용됩니다.

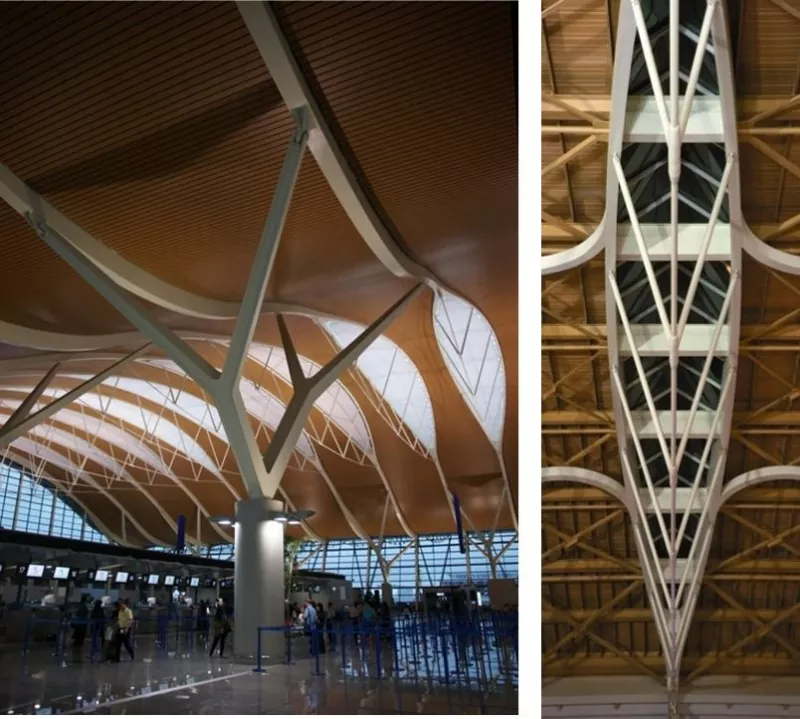

현지지구조는 견고한 상부현과 스트러트로 연결된 유연한 하부강철케이블로 구성되는데, 여기서 견고한 상부현은 대부분 철골보나 트러스로 이루어지므로 철골보나 트러스를 철재케이블과 스트럿을 통해 연결하여 형성된 구조라고도 해석할 수 있다. 빔 스트링 구조는 견고한 웹 강철 빔을 상부 구성 요소로 사용하는 구조 시스템의 가장 일반적이고 전형적인 형태입니다. 자체 평형과 우수한 스패닝 능력을 갖춘 스트링 지지 구조는 주로 장스팬 지붕 및 공항 터미널에 적용됩니다.

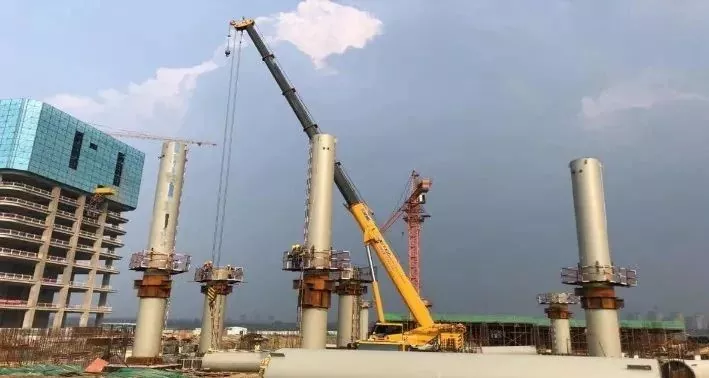

콘크리트 충전 강관 구조는 강관 내부에 콘크리트를 충전하여 지지력과 연성을 크게 향상시킨 구조를 말합니다. 높은 지지력과 양호한 연성을 특징으로 하며 주로 초고층 건축물의 기둥, 아치교, 장경간 구조물의 압축부재로 사용됩니다.

이전 호에서 언급한 포털 프레임, 강철 프레임, 강철 트러스 및 그리드 구조는 가장 큰 시장 규모와 가장 보편적인 적용 시나리오를 자랑하며 중소 규모 공장, 고층 건물 및 기존 대형 경간 지붕에 대한 최고의 선택입니다. 대조적으로, 이번 호에서 다루는 격자 쉘, 서스펜션 구조, 케이블 막 구조, 빔 스트링 구조 및 콘크리트 충전 강철 튜브 구조는 특수 경간, 초고층 건물, 경량 인클로저 및 복합 응력 조건과 관련된 시나리오에 맞춰진 특수 하위 시스템이며 오늘날 주류 및 인기 있는 강철 구조 시스템을 대표합니다.

모두강철 구조 시스템두 부분에서 다루는 내용은 서로 뚜렷한 장점을 갖고 있으며 서로 보완하여 현재 철강 구조 엔지니어링을 위한 완전한 기술 스펙트럼을 공동으로 형성합니다. 구체적으로, 강철 프레임 구조는 보강된 강철 프레임 구조의 기초를 마련합니다. 격자 껍질과 공간 격자는 모두 평행 형태로서 공간 격자 구조의 범주에 속합니다. 서스펜션, 케이블 멤브레인 및 스트링 지지 구조를 트러스 및 그리드와 결합하여 장거리 시스템을 형성할 수 있습니다. 냉간 성형 얇은 벽의 강철 구조물은 주로 경량 강철 건축 시스템에 적용됩니다. 콘크리트로 채워진 강철 튜브 구조는 강철 콘크리트 복합 하중 지지 시스템에 속합니다.

실제 프로젝트를 위한 구조 유형을 선택할 때 건축 기능, 경간 조건, 경제 지표 및 건설 일정 요구 사항을 기반으로 종합적인 평가를 수행하여 최적의 솔루션을 결정해야 합니다. 계속 지켜봐 주시기 바랍니다EHSS보다 전문적인 철강 구조 기술 업데이트를 위한 공식 채널입니다. 철골 구조물 제작 및 설치 분야에서 21년 동안 헌신해 온 당사는 탄탄한 전문 역량을 바탕으로 귀하의 프로젝트에 대한 전체 프로세스 기술 지원을 제공합니다.
