보강된 철골 시스템: 고층 건물이 견고한 이유는 무엇입니까?

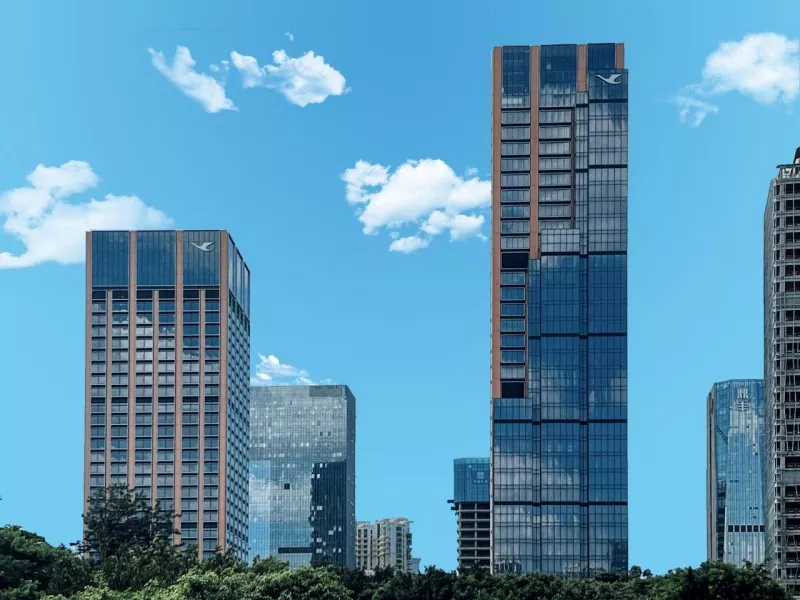

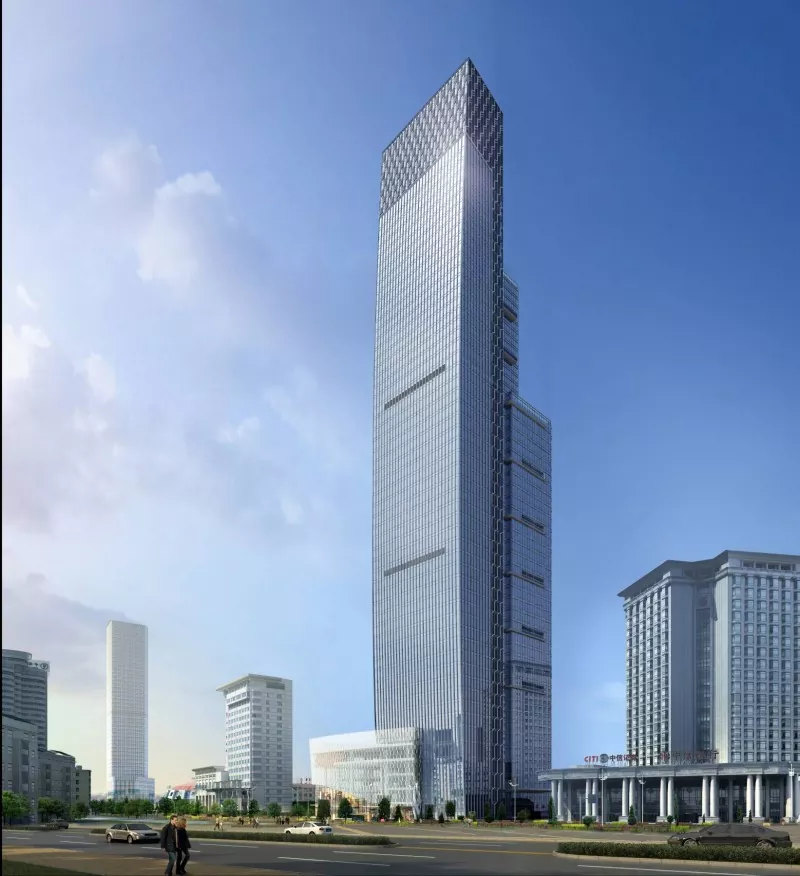

현대 토지 자원의 부족과 인구 증가의 압력으로 인해 수직 건축은 현대 건축에서 피할 수 없는 추세가 되었습니다. 현대의 고층 빌딩은 하늘 높이 솟아오릅니다. 대류권의 강한 풍압에 대해 상대적으로 안정되게 유지하고 지진에도 안전하게 견딜 수 있게 해주는 것은 무엇입니까? 이 질문에 답하기 위해 브레이스(braced)에 대해 좀 더 자세히 살펴보겠습니다.강철 프레임 시스템.

전통적인 순수 프레임 구조는 유연한 바닥 레이아웃과 높은 공간 활용도를 특징으로 합니다. 그러나 건물 높이가 일정 한도를 초과하면 측면 구조 강성이 부족하다는 단점이 드러납니다. 이 문제를 해결하기 위한 두 가지 기본 솔루션이 있습니다. 즉, 보와 기둥의 단면을 확대하거나 버팀대 시스템을 설치하는 것입니다. 전자는 철강 소비의 급격한 증가를 가져올 것이고, 후자는 뛰어난 경제성을 자랑할 것이다. 따라서 보강된 강철 프레임 시스템은 고층 건물에 대한 최적의 선택입니다.

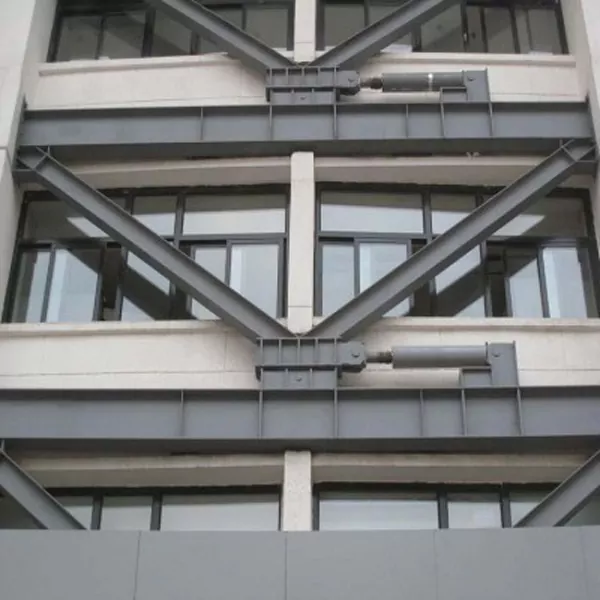

보강된 강철 프레임 시스템의 기본 논리는 공동 하중 지지 메커니즘을 형성하기 위한 보강 부재의 합리적인 배열에 있습니다. 강철 프레임은 수직 하중을 견디고 보강재는 수평 힘에 저항합니다. 샤먼의 한 사무실 건물은 강철 프레임 동심 버팀대 구조 시스템을 채택했습니다. 하중 지지 좌굴 방지 버팀대(BRB)는 건물 바닥에 설치되어 강철 구조물의 연성 장점을 최대한 활용하고 구조물의 내진 성능을 크게 향상시킵니다.

브레이싱에는 세 가지 주요 주류 유형이 있습니다.강철 프레임 시스템. CBF(Concentrically Braced Frame)는 가장 고전적인 보강 구성으로, 핵심 특징은 보강 부재의 중심 축이 보-기둥 접합의 중심에서 교차한다는 것입니다. 강성이 높고 수평 변위를 효과적으로 제어할 수 있습니다. CBF와 편심 버팀 프레임(EBF)의 차이점은 버팀 축의 오프셋에 있으며, 이를 통해 동심 버팀대의 높은 강성과 순수 프레임의 연성 장점을 결합할 수 있습니다. 에너지 소산 버팀 프레임은 에너지 소산 및 감쇠 장치를 사용하여 이상적인 측면 힘 저항 시스템을 형성합니다.

실제 엔지니어링에서는 좌굴 방지 버팀대(BRB)가 널리 사용되는 솔루션이자 동심 버팀 프레임의 업그레이드된 변형입니다. 이는 압축 및 굽힘 시 기존 동심 버팀대의 좌굴 실패 문제를 제거합니다. 코어 강판, 외부 구속 튜브 및 결합되지 않은 충진재로 구성된 BRB는 에너지를 소산하기 위한 좌굴 없이 하중 시 항복하여 동일한 인장 및 압축 지지력과 통통한 이력 성능을 달성합니다.

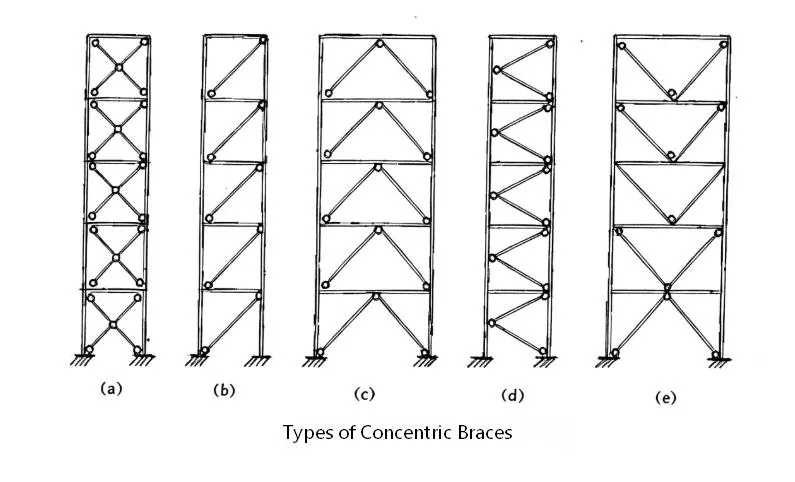

그 밖에도 CBF에는 주로 Diagonal Bracing, Chevron Bracing(Inverted V-Bracing), V-Bracing, X-Bracing(Cross Bracing) 및 K-Bracing이 포함됩니다. EBF는 주로 D형(게이트형), K형, V형, Y형 브레이싱으로 구성됩니다.

브레이스의 구체적인 형태강철 프레임 시스템건물의 내진 요구사항과 높이를 기준으로 선택해야 합니다. 일반적으로 전통적인 동심 버팀대는 저렴한 비용과 높은 강성을 특징으로 하며 편심 버팀대는 유리한 연성 및 강력한 에너지 소산 용량을 제공하며 좌굴 방지 버팀대는 뛰어난 내진 성능을 제공합니다. 보강된 강철 프레임 시스템은 고층 및 초고층 건물이 강한 바람과 지진에 견딜 수 있도록 하며 수직 도시 개발을 위한 안정적인 구조 솔루션을 제공합니다. 21년의 광범위한 경험을 보유한 EHSS는 철골 구조 부품의 제작 및 설치를 전문으로 하는 전문 제조업체입니다. 강철 구조물에 대한 보다 전문적인 기술 정보를 보려면 EHSS를 계속 지켜봐 주시기 바랍니다.
