철골 창고 슈퍼마켓

철골 창고 슈퍼마켓 건물은 중국 철골 구조 공장에서 창고형 슈퍼마켓을 위해 특별히 설계한 건축 형태입니다. 이는 "철골 구조"의 엔지니어링 특성과 "창고형 슈퍼마켓"의 기능적 요구 사항을 결합합니다. 우리의 철골 건설 기술은 다양한 국가와 지역의 많은 고객에게 솔루션을 제공해 왔습니다. 우리는 20년 이상의 경험을 가진 철골 구조 공급업체이자 제조업체입니다.

핵심 구조

강철 프레임

● 주요 자재: 기둥, 보, 지붕 트러스 등 주요 하중을 ​​지탱하는 부재는 모두 열간압연 H형강, 각형 강관 등을 사용합니다.

● 체결방식 : 고강도 볼트, 용접 등을 통해 부품을 현장에서 조립합니다.

● 인클로저 구조: 외벽과 지붕은 일반적으로 전통적인 벽돌 벽이나 콘크리트 벽 대신 샌드위치 패널이나 프로파일 강판을 사용합니다.

핵심 기능

창고형 슈퍼마켓

● 높은 클리어 높이: 철골 구조 창고형 슈퍼마켓의 1층 높이는 일반적으로 8~12m 이상입니다. 수직 보관을 위해 높은 선반을 사용하여 재고 용량을 극대화합니다. 지게차는 선반 사이를 자유롭게 이동하여 보충 작업을 수행할 수 있습니다. 고객에게 개방적이고 스트레스 없는 쇼핑 경험을 제공합니다.

● 통합 동선: 건물 내부는 일반적으로 전면부와 후면부로 구분되며, 사이에 단단한 칸막이가 없습니다. 높은 선반 자체가 디스플레이이자 보관 장치입니다. 고객은 보충 과정을 관찰할 수 있어 창고의 "수량이 많고 가격이 좋다"는 느낌을 높일 수 있습니다.

● 보완 기능: 특수 적재 플랫폼과 대형 옥외 주차장 설계가 필요합니다.

구조 시스템

강철 프레임 창고 슈퍼마켓은 주로 다음 두 가지 구조 시스템 또는 두 가지의 조합을 채택합니다.

제품 케이스

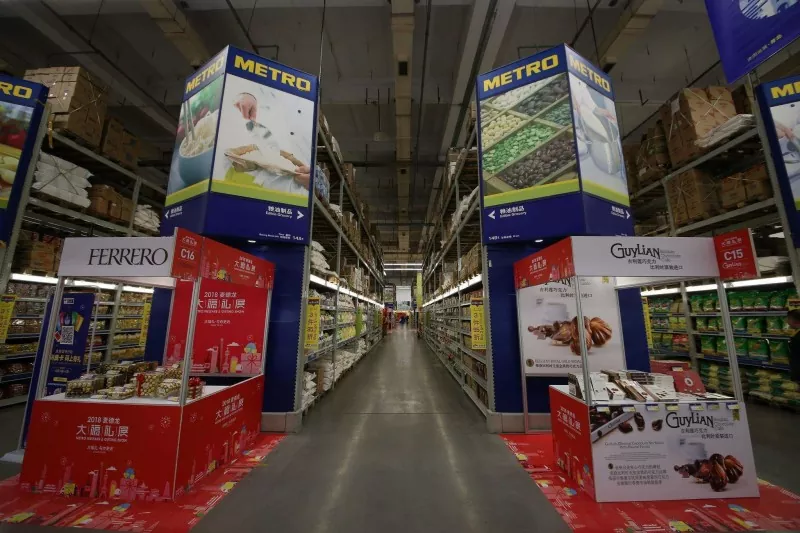

Metro (METRO) - 독일 철골 창고 슈퍼마켓의 선구자

● 구조 시스템: 일반적으로 범위가 24~30m이고 기둥 간격이 6~12m인 포털 프레임 경량 강철 구조입니다.

● 내부공간 : 순높이 8~10m, 높은 선반은 약 7m까지 직접 도달하며, 선반 사이에서 지게차가 자유롭게 운행할 수 있다.

● 외관 식별: 외부 외관은 대부분 파란색과 흰색 색상의 금속 샌드위치 패널로 구성되어 있으며 경사진 벽면에 눈에 띄는 "METRO" 로고가 있으며 적재 플랫폼(트럭 침대와 동일한 높이)이 제공됩니다.

● 바닥: 약 250mm 두께의 튼튼한 콘크리트 바닥으로 표면이 경화되어 지게차와 만재된 팔레트를 직접 지탱할 수 있습니다.

제품의 전체 제조 과정

완성된 철골 창고 슈퍼마켓의 제조 공정에는 일반적으로 다음 단계가 포함됩니다.

1. 디자인 심화

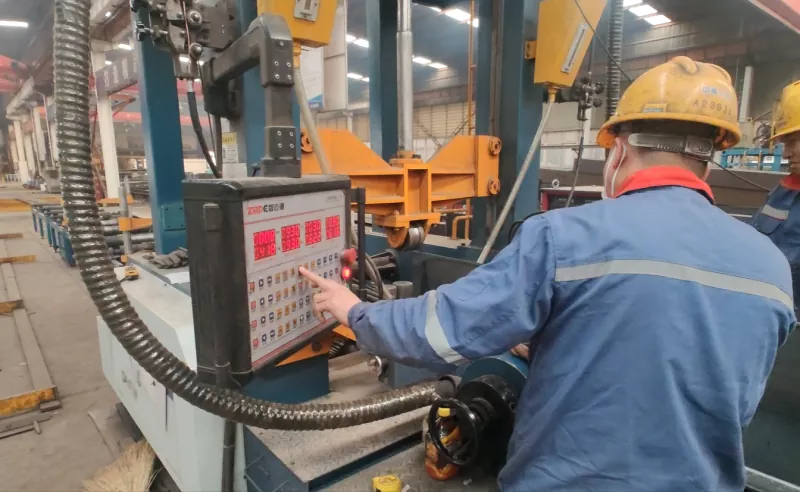

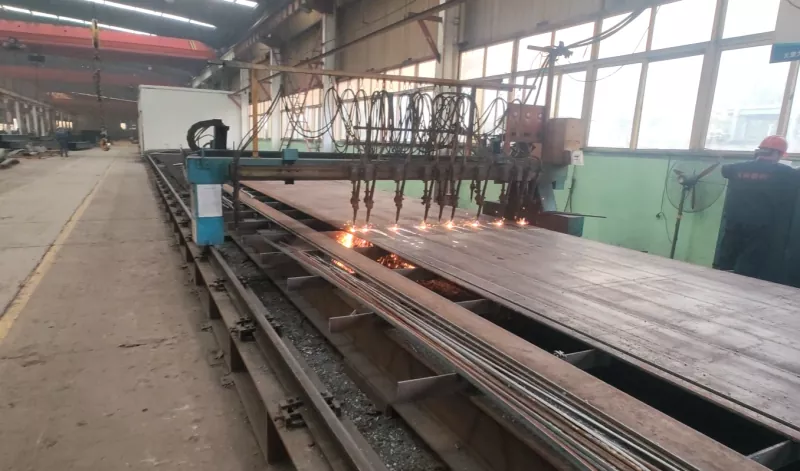

2. 절단 및 가공

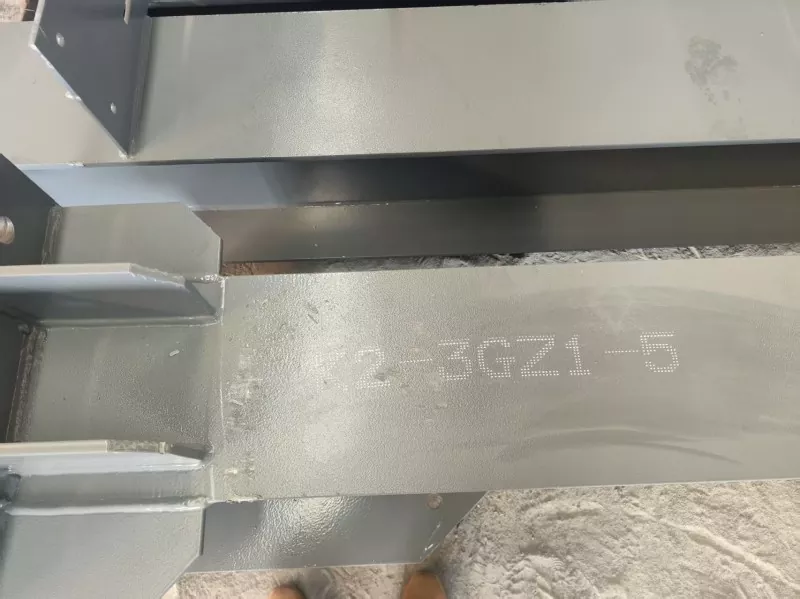

3. 부품 번호의 레이저 인쇄

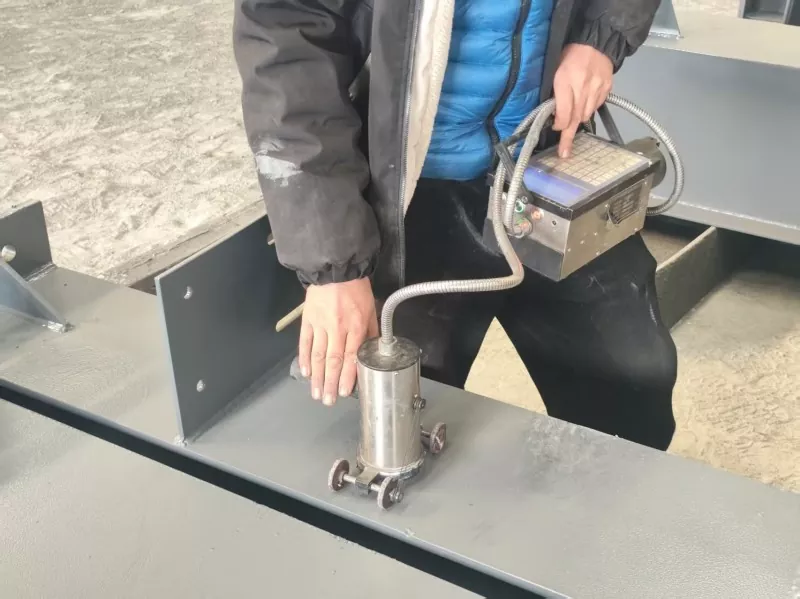

4. 품질검사

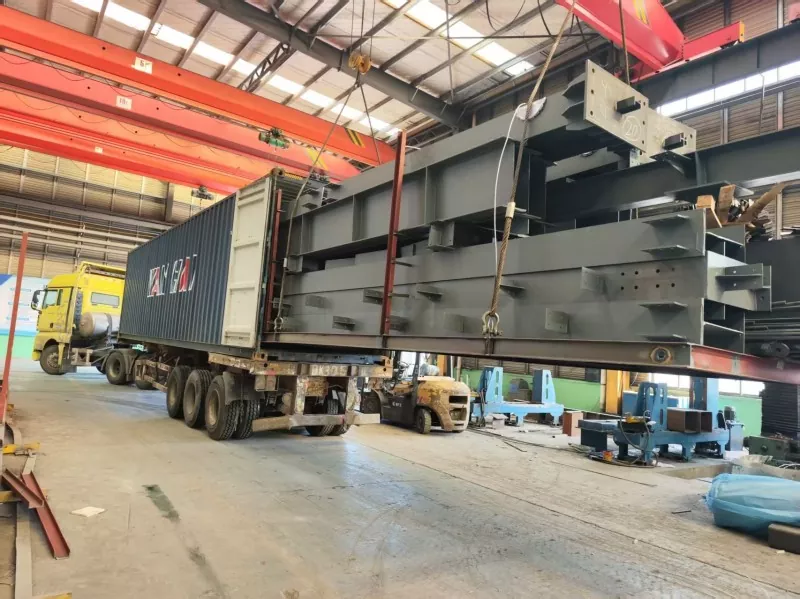

5. 포장 및 배송

주요 노드 설계 제안

강철 기둥은 강철 프레임 창고 슈퍼마켓의 주요 하중 지지 구성 요소입니다. 강철 기둥의 설계 제안에는 다음과 같은 측면이 포함됩니다.

● 단면형상 : 일반적으로 용접 또는 열간압연된 H형강(와이드플랜지계열)을 사용합니다. 하중이 큰 지역에서는 상자 모양의 기둥이나 원형 튜브 기둥이 사용되는 경우도 있습니다.

● 기둥 간격: 세로(슈퍼마켓 길이 방향) 기둥 간격은 일반적으로 6~12m이며 선반 모듈 및 지게차 통로 폭과 조화를 이룹니다.

● 기둥 베이스: 대부분 견고한 연결 기둥 베이스(내장형 또는 노출형 앵커 볼트 연결부)로 굽힘 모멘트와 축력을 전달합니다. 크레인(있는 경우)의 풍하중과 수평력에 저항해야 합니다.

● 특수 처리: 기둥 바닥에서 1.5~2.0m 아래에는 콘크리트를 외부에 도포하거나 충돌 방지 가드 앵글을 설치하여 지게차 충격으로 인한 손상을 방지하는 경우가 많습니다.
