현장 철골 구조물 조립 + 일체형 호이스팅 건설 작업 흐름 + 주요 고려 사항

소개:~ 안에강철 구조물 건설, "지상 조립 + 대형 크레인 일체형 호이스팅"(구조물을 지상에서 완전히 조립하고 대형 크레인을 사용하여 단일 장치로 들어 올리는 것)은 오늘날 가장 비용 효율적이고 안전하며 품질 관리된 건설 방법 중 하나입니다.

"고도 느슨한 조립"(공중에서 부품을 하나씩 조립하는 방식)에 비해 이 방법은 위험한 고소 작업을 크게 줄이고 용접 불량률을 낮추며 구조적 변형을 효과적으로 제어합니다. 그러나 엄격한 지상 현장 준비, 고정밀 조립 지그 설정, 엄격한 리프팅 엔지니어링 계산, 완벽한 현장 신호 및 명령이 필요합니다.

다음은 포괄적이고 표준화된 기술 가이드입니다.현장 강철 구조물조립 및 일체형 호이스팅 - 명확한 작업 흐름과 실용적이고 간단한 기술 요구 사항으로 구성되어 쉽게 참조할 수 있습니다.

I. 공법의 핵심개요

건설 작업 흐름 논리: 단면의 강철 부품 공장 사전 제작 → 지그의 현장 지상 조립 → 용접 수정, 용접 검사(NDT) 및 페인트 터치업 → 위치로 일체형 일체형 호이스팅 → 고정 및 구조적 정렬.

주요 장점

•  지상 기반 작업 전반: 주요 작업은 지상에서 수행되므로 추락 위험과 높은 고도의 위험이 크게 줄어듭니다.

•  제어 가능한 품질: 조립, 용접, 정렬이 안정적이고 접근 가능한 지상 환경에서 이루어지므로 뛰어난 정밀도와 제작 품질이 보장됩니다.

•  높은 건설 효율성: 높은 고도에서 용접 및 볼트 체결이 최소화되어 건설 진행 속도가 크게 빨라집니다.

제한사항

•  대형 조립 공간 필요: 현장 조립을 위해서는 넓고 평평하며 잘 압축된 바닥 공간이 필요합니다.

•  중장비 및 엄격한 점검: 높은 톤수 리프팅 크레인과 리프팅 조건 및 토양 하중 지지 용량에 대한 엄격한 엔지니어링 계산이 필요합니다.

적용 가능한 시나리오

야외 철골 구조물 건설, 대형 스팬 강철 트러스, 지붕 강철 모듈, 다중 스팬 강철 프레임 및 중부하 작업용 크레인 대들보 조립품 등이 있습니다.

II. 표준화된 건설 작업 흐름을 완료하세요

표준 프로세스 흐름: 건설 준비 → 현장 레벨링 및 다짐 → 조립 지그 설정 및 승인 → 부품 수령 및 재검사 → 지반 조립 → 용접 작업 → 용접 테스트(NDT) 및 부식 방지 페인트 터치업 → 리프팅 러그 및 리깅 설정 → 시험 리프트 테스트 → 정식 일체형 호이스팅 → 위치 미세 조정 및 임시 고정 → 위치 지정 미세 조정 및 임시 고정 → 그리드 축 및 표고 재확인 → 영구 연결 및 고정 → 리깅 제거 → 프로젝트 승인 → 조립 지그 해체

1. 초기 구축 준비(가장 중요한 단계)

사전 준비가 미흡할 경우 조립 및 인양 시 구조적 변형, 전복, 치수 오차 등의 문제가 발생하기 쉽습니다. 다음 4가지 핵심 작업에 엄격하게 집중하세요.

•  먼저 계획: 전용 호이스팅 계획을 준비합니다. 고위험, 초임계 작업의 경우 전문가 검토와 공식 승인이 필수입니다. 크레인 작동 조건, 부재 응력, 지반 지지력 및 리프팅 포인트 하중에 대한 상세한 엔지니어링 계산을 완료합니다.

•  자재 및 문서 검증: 공장 적합성 인증서, 공장 테스트 보고서(MTR), 공장 비파괴 테스트(NDT) 기록 및 치수 확인 시트를 검사합니다. 부적합 구성품이 작업 현장에 유입되는 것을 엄격히 방지하십시오.

•  현장 레이아웃 계획: 부품 보관, 지상 조립 작업, 크레인 이동/아웃트리거 위치 지정을 위한 별도의 구역을 명확하게 지정합니다. 연약한 지반 기초의 경우에는 굴착 후 견고한 되메움재로 교체하고 다짐한 후 지반을 미리 포장/단단하게 합니다.

•  인사 안전 브리핑: 용접공, 크레인 운전자, 신호수 및 장비 조작자는 유효한 자격증을 보유해야 합니다. 모든 근로자를 대상으로 철저한 안전 및 기술 브리핑을 실시하고 개인의 책임과 안전 금지 사항을 명확히 합니다.

2. 조립 지그 설정 및 승인

조립 정밀도를 위해서는 조립 지그(지반 지지 프레임)가 필수적입니다. 임시 조립 또는 표준 이하의 임시 변통 프레임워크는 엄격히 금지됩니다!

•  표준 구조용 강철 사용: 국가 표준 강철 단면을 사용하여 지그를 제작하여 적절한 강성과 안정성을 보장하고 적재 후 지반 침하, 구조적 처짐 또는 흔들림을 방지합니다.

•  정확한 설정 및 위치 지정: 안내선을 정확하게 배치합니다. 그리드 축, 고도 및 레벨을 엄격하게 제어합니다. 큰 스팬 구성 요소의 경우 설계 사양에 따라 사전 캠버(의도적인 상향 곡선)를 구축하여 서비스 부하 시 향후 처짐에 대응합니다.

•  전담 검사 및 승인: 지그 설정이 완료되면 전문 검사를 수행해야 합니다. 모든 치수, 고도 및 평탄도 측정값을 기록하고 보관합니다. 지그는 정식 승인 후에만 사용할 수 있습니다.

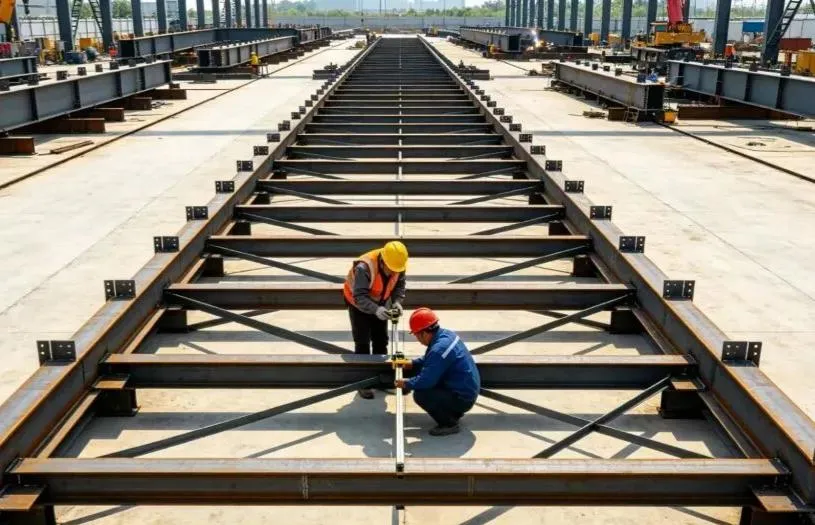

3. 부품 배송 및 접지 조립

지반 조립은 전반적인 구조 품질을 제어하는 ​​핵심 프로세스입니다. 정밀한 제어가 필수적입니다.

•  인바운드 구성품 검사: 도착 시 각 구성품의 외관, 배송 변형, 보호 코팅 및 볼트 구멍 정렬을 검사합니다. 조립하기 전에 약간의 변형이 있으면 곧게 펴고 수정하십시오.

•  지그 위치 조정 및 조정: 구성 요소를 지그에 안착시킨 후 유압 잭과 가이 케이블을 사용하여 스팬, 축선, 높이, 루트 간격(조인트 핏업 간격) 및 수직 정렬을 미세 조정하고 엄격하게 제어합니다.

•  공인 용접공에 의한 가용접: 공인 용접공은 가용접(임시 고정 용접)을 수행해야 합니다. 가용접 길이와 필렛 레그 크기는 기술 표준을 충족하여 다공성, 균열 및 기타 용접 결함을 방지해야 합니다.

•  대칭 용접 및 응력 완화: 정식 용접은 열 응력을 고르게 방출하고 뒤틀림을 최소화하기 위해 "대칭 용접" 및 "백스텝 용접"(짧은 교대 세그먼트 용접)의 원칙을 엄격히 따라야 합니다. 두꺼운 강판의 경우 예열 및 층간 온도 제어를 엄격히 실시합니다.

•  조립 후 확인: 조립이 완료된 후 전체 치수, 캠버 값 및 측면 직진도를 철저히 다시 측정하여 엔지니어링 코드 및 설계 도면을 완벽하게 준수하는지 확인합니다.

4. 용접 검사 및 부식 방지 페인트 터치업

•  비파괴 테스트(NDT): 설계 사양에 따라 초음파 테스트(UT) 또는 방사선 사진 테스트(RT)를 수행합니다. 규정을 준수하지 않는 모든 용접은 100% 적합할 때까지 완전히 파내고 재용접하고 다시 테스트해야 합니다.

•  용접 청소 및 재도장: 용접 접합부를 매끄럽게 연마하고, 녹, 슬래그 및 스패터를 제거하고, 일치하는 부식 방지 프라이머와 탑코트를 즉시 도포하여 지속적이고 온전한 보호 코팅 시스템을 보장합니다.

•  표면 보호: 용접 스패터, 그리스/오일 오염 및 기계적 긁힘으로부터 고강도 볼트 마찰 접촉 표면, 볼트 구멍 및 마감 페인트 층을 보호합니다.

5. 리프팅 포인트 및 리깅 선택

코어 리프팅 안전 규칙: 승인 없이 리프팅 지점을 변경하지 말고, 일치하지 않는 리깅을 혼합하지 말고, 구성 요소에 부적절한 힘을 가하지 마십시오.

•  설계된 리프팅 러그 사용: 항상 사전 설계되고 공장에서 제작된 리프팅 러그(패드 아이)를 사용하십시오. 승인되지 않은 현장 용접 또는 임시 리프팅 지점에 대한 구멍 드릴링은 엄격히 금지됩니다. 모든 리프팅 러그 용접은 100% NDT 검사를 받아야 합니다.

•  리깅 용량 계산: 동적 하중 안전 계수를 포함하여 계산된 하중을 엄격하게 기준으로 강철 와이어 로프, 샤클 및 리프팅 슬링을 선택합니다. 과부하는 엄격히 금지됩니다.

•  모서리 보호대: 강철 부재의 모든 날카로운 모서리와 가장자리에 모서리 보호대(연화제/엣지 가드)를 설치하여 와이어 로프가 절단되거나 손상되는 것을 방지합니다.

• 임시 보강: 구조적으로 가늘거나 벽이 얇은 부분(예: 긴 트러스)에 임시 버팀대/부재를 추가하여 끌어올리는 동안 비틀림, 좌굴 또는 국부적 변형을 방지합니다.

6. 시험 리프트 테스트(절대 건너뛰면 안 됨)

시험리프트는 인양사고에 대한 최종 방어벽이다.

•  리프트 앤 호버: 부품을 조립 지그에서 200~300mm 떨어진 곳으로 부드럽게 들어 올리고 5~10분 동안 공중에 매달아 둡니다.

•  종합 검사: 철저한 검사: 리프팅 지점의 하중 상태, 리깅 변형, 전체 및 국부 부재 처짐, 크레인 안정성, 아우트리거 아래 지반 침하, 지그에 대한 간섭 또는 걸림 현상을 철저하게 검사합니다.

•  이상 발생 시 즉시 하강: 비정상적인 소음, 구조적 왜곡 또는 과도한 지면 침하가 관찰되면 구성 요소를 즉시 지그 위로 다시 내립니다. 정식 호이스팅은 시정 조치가 승인된 후에만 진행될 수 있습니다.

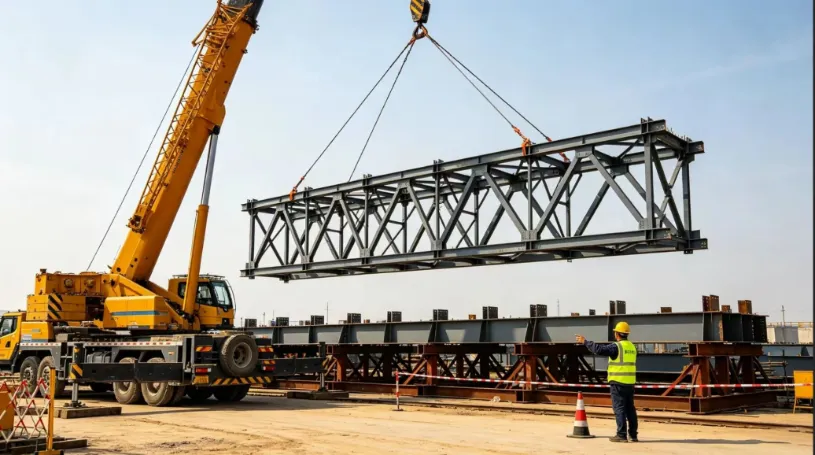

7. 전체 조립 호이스팅, 위치 결정 및 임시 고정

•  통합된 1인 신호: 표준화된 수신호 및 음성 명령을 사용하여 지정된 단일 신호 지휘관이 작업을 지시해야 합니다. 여러 사람이 신호를 주고받는 혼란스러운 작업은 엄격히 금지됩니다.

•  부드러운 크레인 움직임: 호이스팅, 선회(스윙) 및 러핑(붐 데릭킹)이 전체적으로 부드럽고 느리게 유지되어야 합니다. 급정지, 급회전 또는 충격 하중을 피하십시오. 지상 작업자는 구성 요소의 방향을 안정화하고 기존 구조물과의 충돌을 방지하기 위해 태그 라인(가이드 로프)을 사용해야 합니다.

•  위치 지정 및 즉각적인 임시 지지대: 영구 지지대에 장착되면 그리드 축, 고도 및 수직 수직을 정밀하게 미세 조정합니다. 즉시 임시 지지대를 설치하고 가이 케이블을 조입니다.

•  핵심 안전 레드 라인: 크레인 후크를 완전히 풀 때까지 절대 풀지 마십시오.강철 구조물안정적이고 자립적인 구조 시스템을 형성합니다.

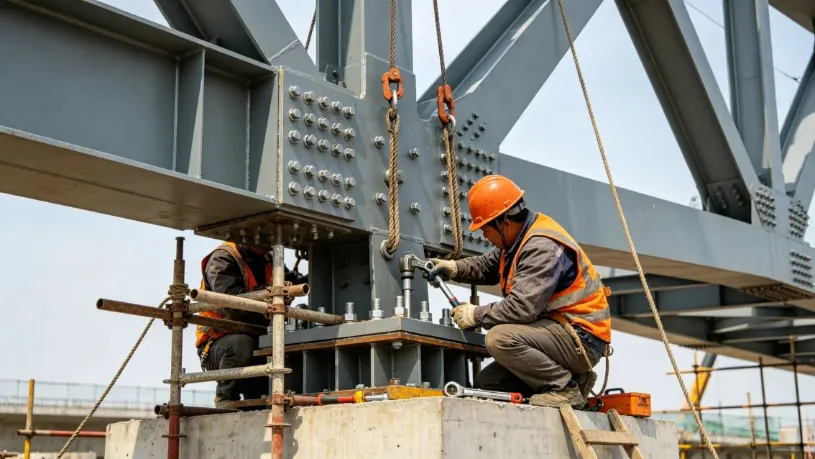

8. 영구접속 및 마감공사

•  고강도 볼트 체결 우선: 고강도 볼트 체결을 우선시합니다. 2단계 조임 순서를 엄격히 따르십시오: "초기 조임 → 최종 토크 조임". 볼트가 누락되거나, 느슨해지거나, 과도한 토크가 가해지는 것을 방지하기 위해 최종 조임 후에 각 볼트를 명확하게 표시하십시오.

•  현장 접합 용접: 다중 패스 레이어에서 현장 맞대기 및 접합 용접을 수행하고 완료 후 즉시 비파괴 테스트(NDT)를 수행합니다.

•  전체 구조 재측정: 모든 전체 치수, 고도 및 처짐 값을 다시 측정합니다. 규정 준수 인증을 받은 후 리프팅 장비, 임시 지지대 및 지상 조립 지그를 안전하게 분해합니다.

•  코팅 수리 및 인도: 영향을 받은 부분 전체의 손상된 부식 방지 및 내화 코팅을 모두 터치하여 설치를 완료합니다.

III. 중요한 현장 예방 조치(피해야 ​​할 주요 함정)

1. 조립 품질 관리 포인트

•  견고한 지그 기초: 조립 지그 아래의 지면은 단단하고 촘촘하며 수평이어야 합니다. 우천시에는 연약한 토양이나 침수된 토양에서의 조립 작업은 고르지 못한 정착을 방지하기 위해 엄격히 금지됩니다.

• 엄격한 사전 캠버 제어: 설계 값에 따라 큰 경간 부재에 대한 사전 캠버(의도적인 상승 곡선)를 정확하게 설정합니다. 조립 후 아래쪽으로 처짐을 방지하기 위해 조립 전후의 치수를 다시 확인하십시오.

•  악천후 용접 제한 사항: 강한 바람, 비, 눈 또는 기온이 영하일 때는 야외 용접을 즉시 중단합니다. 용접을 재개하기 전에 축축한 강철 표면을 가열 토치로 완전히 건조시키십시오.

•  고강도 볼트 마찰 표면 보호: 볼트 접촉 마찰 표면을 엄격하게 보호합니다. 연삭, 오일 오염 또는 용접 스패터 화상은 엄격히 금지되어 슬립 계수가 엔지니어링 표준을 충족하도록 보장합니다.

2. 리프팅 안전 레드라인 의무화

•  날씨 금지: Force 6 이상의 강풍(풍속 ≥ 10.8m/s), 짙은 안개, 폭우 또는 야간 조명이 부적절한 경우 호이스팅은 엄격히 금지됩니다.

•  크레인 아웃리거 지지: 크레인 아웃리거는 크레인이 기울어지거나 아웃리거가 관통되는 것을 방지하기 위해 단단하고 검증된 지면 위에 두꺼운 강철 하중 분산판으로 완전히 지지되어야 합니다.

•  엄격한 안전 제외 구역: 크레인 작업 반경 내에 견고한 장벽을 설정하고 명확한 제외 구역을 설정합니다. 허가받지 않은 인원은 해당 구역에 출입, 통과 또는 체류하는 것이 엄격히 금지됩니다.

•  교대 전 장비 검사: 각 작업 교대 전에 모든 호이스팅 장비, 장비 하드웨어 및 와이어 로프를 검사합니다. 와이어 가닥이 끊어지거나 과도한 마모 또는 꼬임/변형이 허용 한도를 초과하는 경우 즉시 교체하십시오.

3. 일반적인 위험 및 예방 조치

•  과도한 부품 변형: 사전 설정된 설계 캠버, 임시 보강 버팀목 추가, 대칭 용접 순서 따르기, 전체 리프팅 조건 하중 검사 수행.

•  리프팅 러그 떼어내기 실패: 리프팅 러그를 위한 특수 구조 설계를 수행하고, 100% NDT 검사로 완전 관통 용접을 보장하고, 승인되지 않은 임시 변통 리프팅 지점을 엄격히 금지합니다.

•  크레인 지면 침하 또는 기울임: 사전에 지면을 확인 및 강화하고, 아우트리거 아래에 무거운 강철판을 놓고, 시험 리프트 중에 지면 침하를 모니터링합니다.

•  배치 후 구조적 불안정성: 가이 케이블과 임시 지지대를 즉시 설치하고 "구조물이 고정되기 전에 크레인 후크를 풀지 마십시오."라는 원칙을 엄격히 준수합니다.

•  표준 이하의 고강도 볼트 체결: 마찰 접촉 표면을 엄격하게 보호하고, 표준화된 토크 조임 절차를 적용하고, 완료 시 모든 개별 볼트를 검사하고 색상 표시를 합니다.

IV. 요약

핵심 관리 로직현장 철골 구조물 조립일체형 호이스팅은 정밀한 지상 조립, 견고한 지그 제어, 엄격한 호이스팅 계산, 부드럽고 안정적인 리프팅, 고정하기 전에 절대 후크를 풀지 않는 것으로 요약할 수 있습니다.

지그 품질, 용접 변형, 인양 하중 조건, 임시 구조 안정성 등 4가지 핵심 요소를 엄격하게 관리함으로써 가장 흔히 발생하는 건축 결함 및 안전 사고를 예방할 수 있으며, 대형 철골 구조 엔지니어링을 위한 안전하고 신뢰할 수 있으며 효율적인 솔루션을 제공합니다.
