철구조물의 설치방법

고강도, 경량 자중, 높은 산업화 수준, 짧은 공사기간 등 뛰어난 장점을 가지고 있으며,강철 구조물현대 산업 플랜트, 대형 공공건물, 초고층 건물의 핵심 구조 형태가 되었습니다. 철구조물의 설치 및 시공은 설계도면과 실제 건축물을 연결하는 핵심적인 연결고리로서, 이에 대한 시공기술과 품질관리는 구조물의 안전성과 내구성에 직접적인 영향을 미칩니다. 본 논문에서는 시공준비부터 시작하여 단층, 다층, 초고층 철구조물은 물론 철골격자구조까지 다양한 철구조물 설치에 대한 핵심기술점을 체계적으로 정리하여 현장 시공조직 및 품질관리에 참고자료를 제공한다.

건설 준비

우선, 설치기술방안이 수립되어야 한다. 단층 철골 구조물에는 개별 설치가 적용되고, 지붕 시스템 및 다층 철골 구조물에는 종합 설치가 적용됩니다. 또한 호이스트 장비, 건설 기계, 철강 부품, 용접 재료 및 패스너가 완벽하게 갖추어져 있어야 합니다. 기둥 기초, 축 및 앵커 볼트의 입면 레벨링을 다시 점검하고, 강철 구성 요소를 청소하고, 위치 설정을 위한 측설선을 표시해야 합니다.

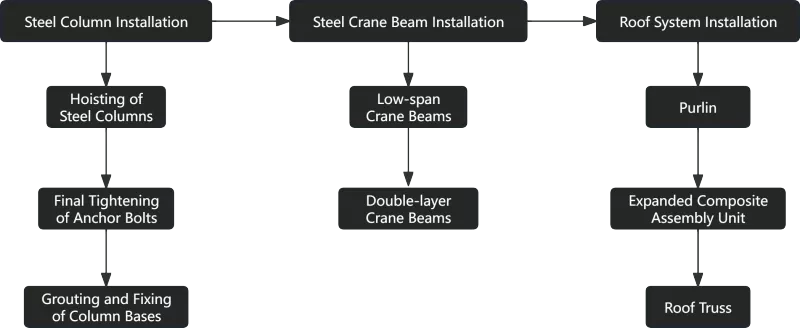

단층 철구조물 설치

강철 기둥은 단일 지점 직접 래싱으로 리프팅됩니다. 임시고정용 앵커볼트와 정렬 후 위치 및 수직도를 교정한다. 볼트의 최종 조임과 베이스 플레이트의 용접은 기둥 베이스 그라우팅 전에 수행되어야 합니다. 크레인 빔은 2점 래싱으로 들어 올려지고 충돌을 방지하기 위한 태그 라인이 장착되어 있습니다. 고도, 축 및 수직은 위치 지정 후에 조정되어야 합니다. 지붕 트러스는 강철 기둥이 안정된 후에만 들어 올려야 합니다. 지붕 구성요소는 호이스팅을 위해 견고한 일체형 장치로 사전 조립될 수 있으며, 지붕 트러스를 배치한 후에 도리를 설치해야 합니다.

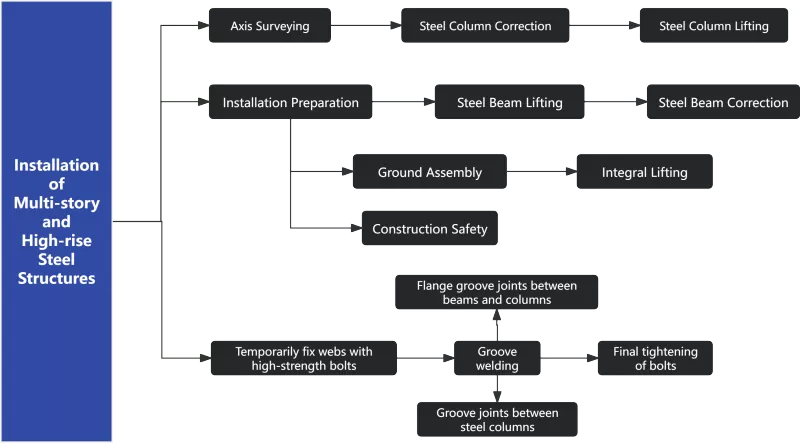

다층 및 고층 철골 구조물 설치

용접 수축 변형에 대한 가공 여유는 다층 및 고층 강철 구조물의 구성 요소에 대해 유보되어야 합니다. 강철 기둥의 리프팅 및 교정을 위해 축이 지상 제어 라인에서 전송됩니다. 강재보를 인양하기 전에 기둥 코벨의 매개변수를 검사하고 안전보호시설을 마련해야 한다. 위치 결정 후에는 입면도와 중심선을 반복적으로 교정한 후 모든 유형의 구성 요소를 연결 시공해야 합니다.

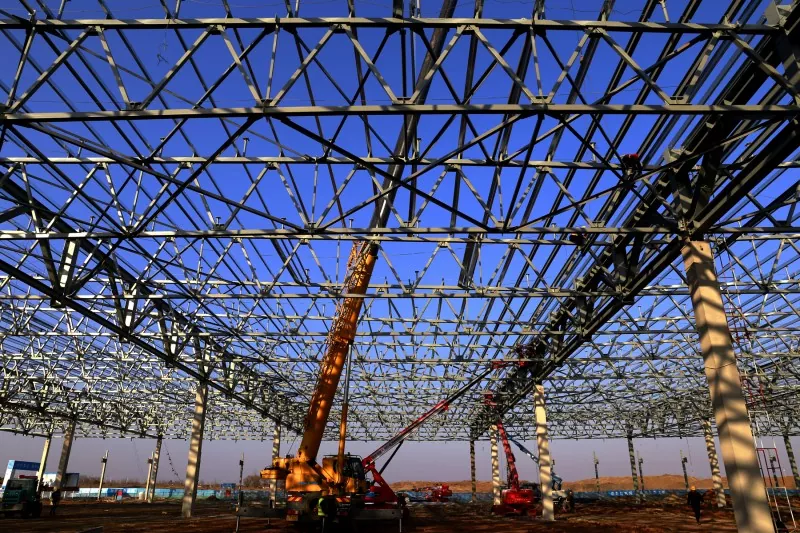

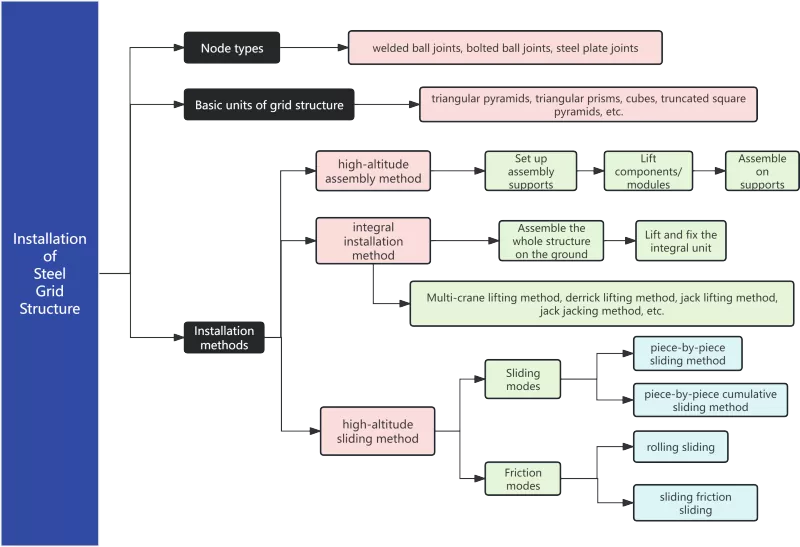

스틸 스페이스 트러스 설치

스페이스 트러스는 부재가 치밀하게 구성되어 널리 사용되는 장경간 지붕구조로 평면구조에 비해 시공난이도가 높다. 주로 3가지 형태의 조인트를 채택하고 있으며, 여러 개의 기본 유닛을 결합하여 다양한 평면 형상을 조립할 수 있습니다. 스페이스 트러스에는 세 가지 기본 건설 방법이 있습니다. 고고도 조립에는 대형 호이스트 장비가 필요하지 않지만 많은 양의 지지대가 필요하고 광범위한 고고도 작업이 필요합니다. 일체형 설치는 지지대가 필요하지 않으며, 높은 고도의 작업이 적고 용접 품질이 안정적이지만 호이스팅 장비 및 건설 기술에 대한 높은 요구 사항을 부과합니다. 고고도 슬라이딩은 중간 정도의 고고도 작업량과 분산된 호이스팅 하중으로 풀세트 조립 지원을 피하는 동시에 특수 슬라이딩 트랙을 미리 배치하고 슬라이딩의 동기화 정밀도를 엄격하게 제어해야 합니다.

강철 구조물설치는 여러 작업 절차와 거래의 조정이 필요한 체계적인 프로젝트입니다. 품질과 효율성은 사전 준비, 리프팅 계획, 공정 중 수정 및 안전 관리의 통합 조정에 달려 있습니다. 단층 구조물의 경우 구성품 리프팅 순서와 위치 지정 중 안정성이 우선적으로 고려되어야 합니다. 다층 및 고층 건물의 경우 용접 수축 변형 및 수직 전달 정확도에 대한 엄격한 제어가 구현되어야 합니다. 장경간 공간 트러스 구조물의 경우, 현지 현장 여건에 따라 고고도 조립, 일체형 리프팅 및 슬라이딩 등의 공법을 선택하고, 지지대 소비, 고고도 작업 부하 및 장비 용량 간의 균형을 적절하게 해결해야 합니다.

실제 시공에서는 설계 의도를 충분히 이해하고, 법규 및 표준을 엄격히 준수하며, 조사 모니터링을 강화하고, 프로젝트별 구조적 특성에 맞는 최적의 시공 기법을 유연하게 채택해야만 철골 구조물 설치의 안전하고 효율적이며 정확한 완료가 보장되어 전체 건설 프로젝트의 고품질 납품을 위한 견고한 기반을 마련할 수 있습니다.
