철구조물(철골조) 건설공정기준

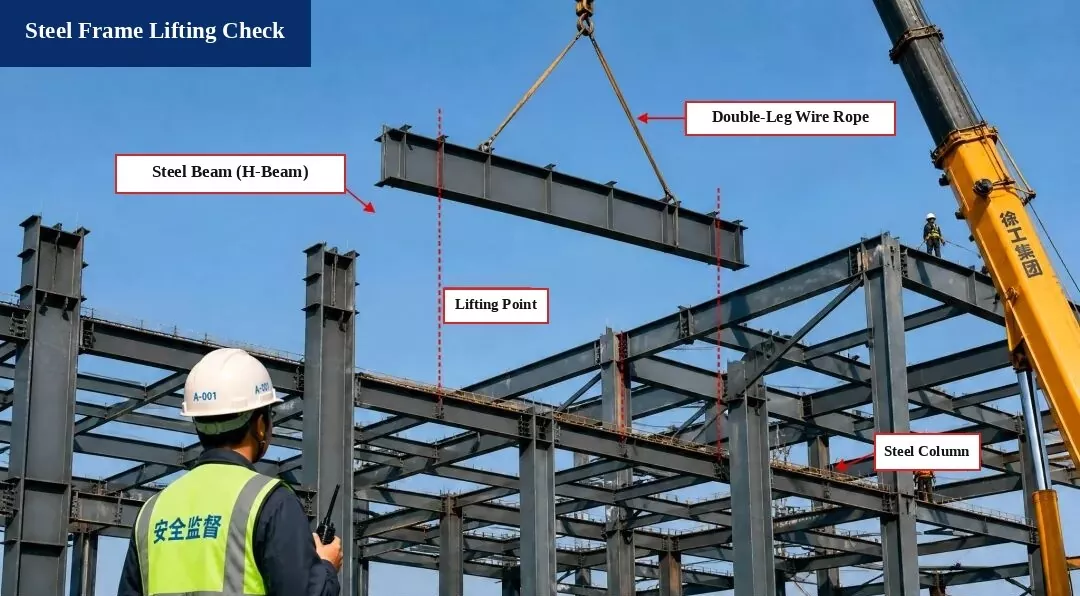

1. 철골 리프팅 점검(권양 계산)

추출된 사진 라벨:인양부: 강철빔(H빔) | 리프팅 슬링: 더블 레그 와이어 로프 슬링 | 리프팅 포인트 위치 | 강철 프레임 기둥 | 안전관리자(헬멧 A-001) | 크레인: XCMG 그룹

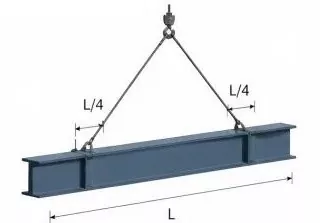

I. 리프팅 다이어그램

회원:철재빔 H500×200×10×16, 길이 L = 12.0m

리프팅 포인트:빔의 각 끝에서 L/4에 설정

슬링 각도:α ≒ 60°

II. 부하 계산

1. 빔의 자중:
G = ρ × V = 78.5kN/m³ × 0.212m³/m × 12.0m = 199.9kN

2. 동적 부하율:1.1을 취하세요

3. 슬링의 무게:무시됨(무시할 수 있음)

4. 총 리프팅 하중:
P = G × 1.1 = 219.9kN

5. 슬링 장력(균형 잡힌 하중):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. 슬링 안전 점검

1. 슬링 유형:Φ20 강철 와이어 로프, 절단 하중 Fb = 360kN

2. 안전계수(n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

표준 요구 사항을 충족합니다!

결론 확인:
리프팅 작업은 안전하며 규정 요구 사항을 충족합니다.

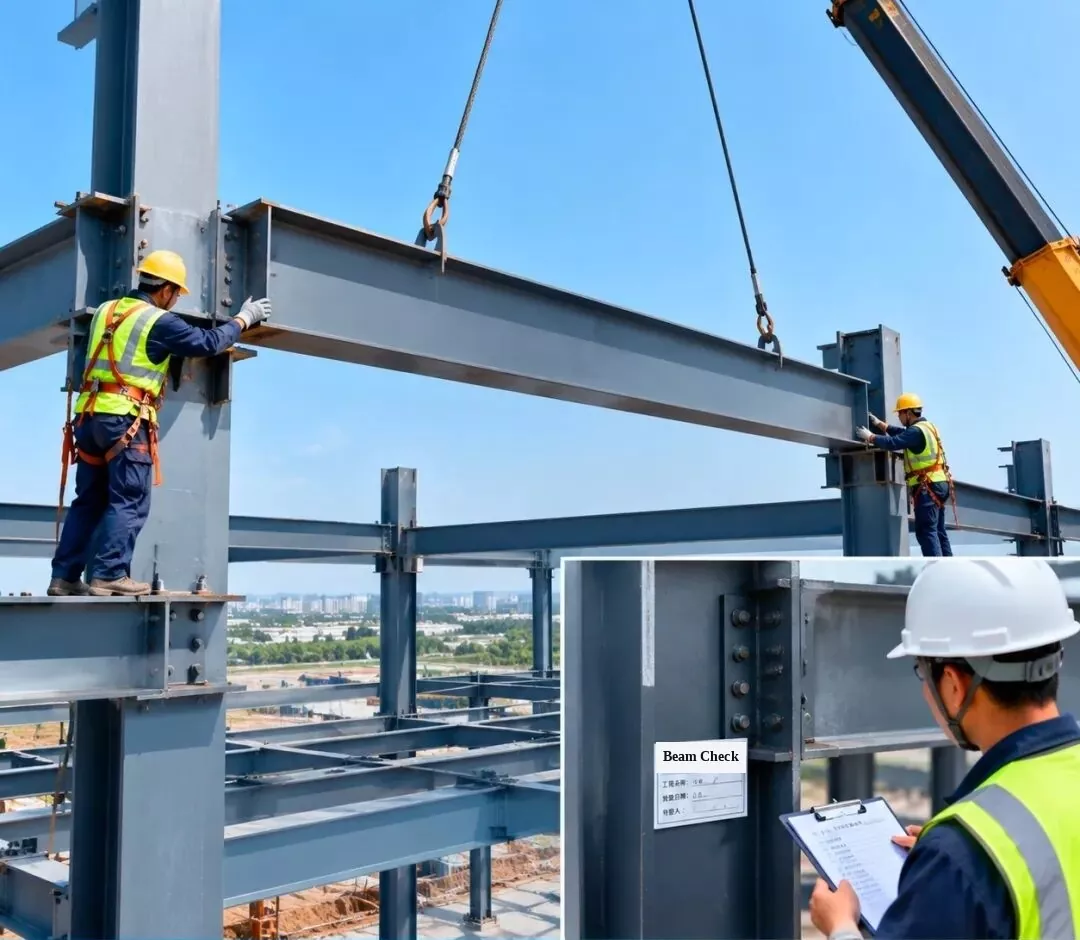

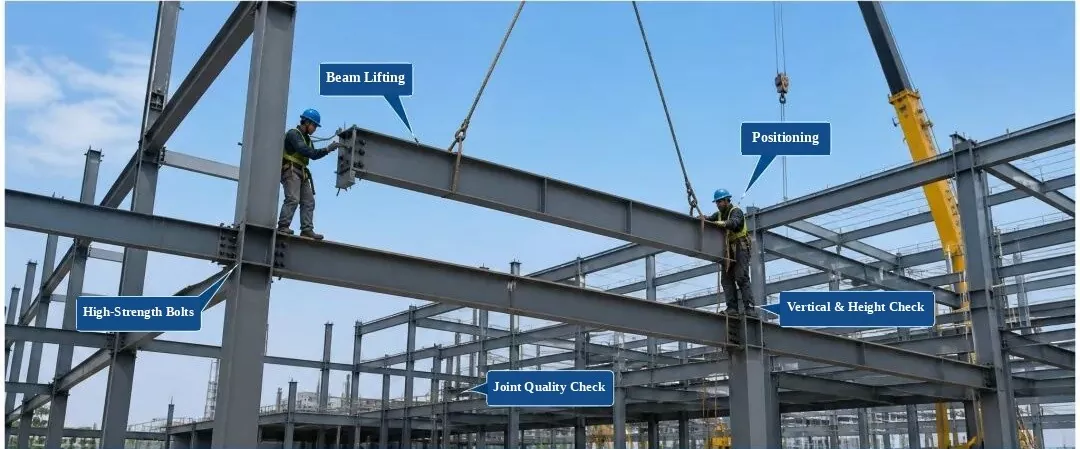

2. 강철 프레임 설치 및 검사 - 강철 빔 설치

3. 강철 프레임 설치 및 검사 - 강철 지붕 트러스 설치

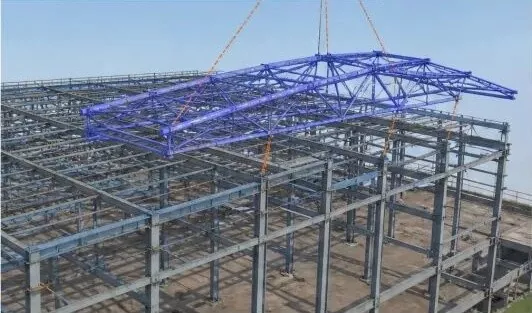

1. 3D BIM 시뮬레이션:리프팅 계획 및 설치 순서를 개선하기 위해 강철 지붕 트러스 설치를 시뮬레이션합니다.

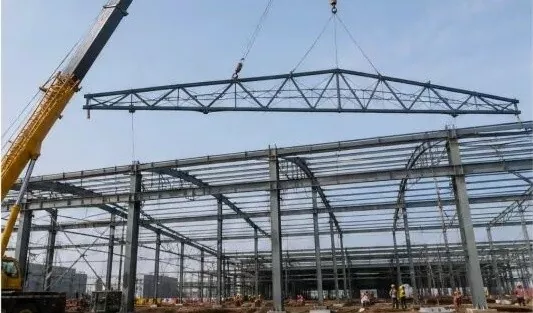

2. 지붕 트러스 리프팅:트럭 크레인을 사용하여 트러스를 들어 올리고 균형을 유지하면서 천천히 제자리에 놓습니다.

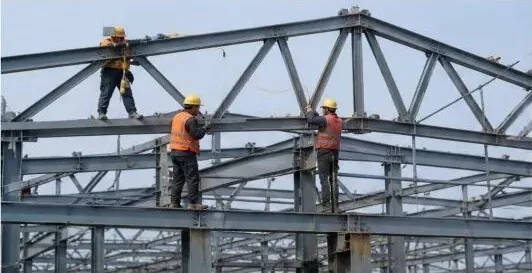

3. 위치 지정 및 임시 고정:지붕 트러스를 제자리에 놓은 후 임시로 고정하고 위치와 높이(고도)를 조정합니다.

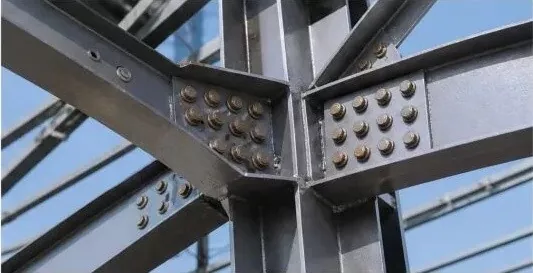

4. 고강도 볼트 연결:견고한 연결을 보장하기 위해 설계 규칙에 따라 고강도 볼트를 조이십시오.

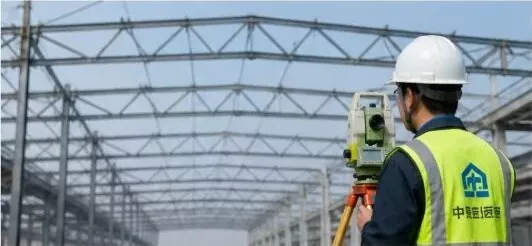

5. 설치 검사:트러스 높이, 스팬, 굽힘(처짐), 수직 정렬 등을 확인하여 규정에 맞는지 확인하세요.

6. 검사 기록:검사를 통과한 후 기록서를 작성하고 다음 공사 단계로 넘어갑니다.

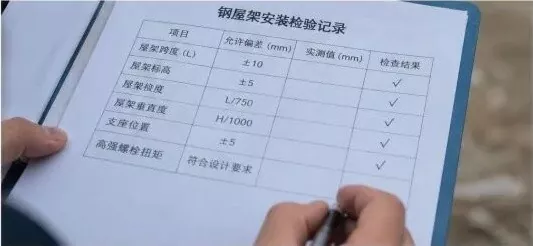

강철 지붕 트러스 설치 검사 기록

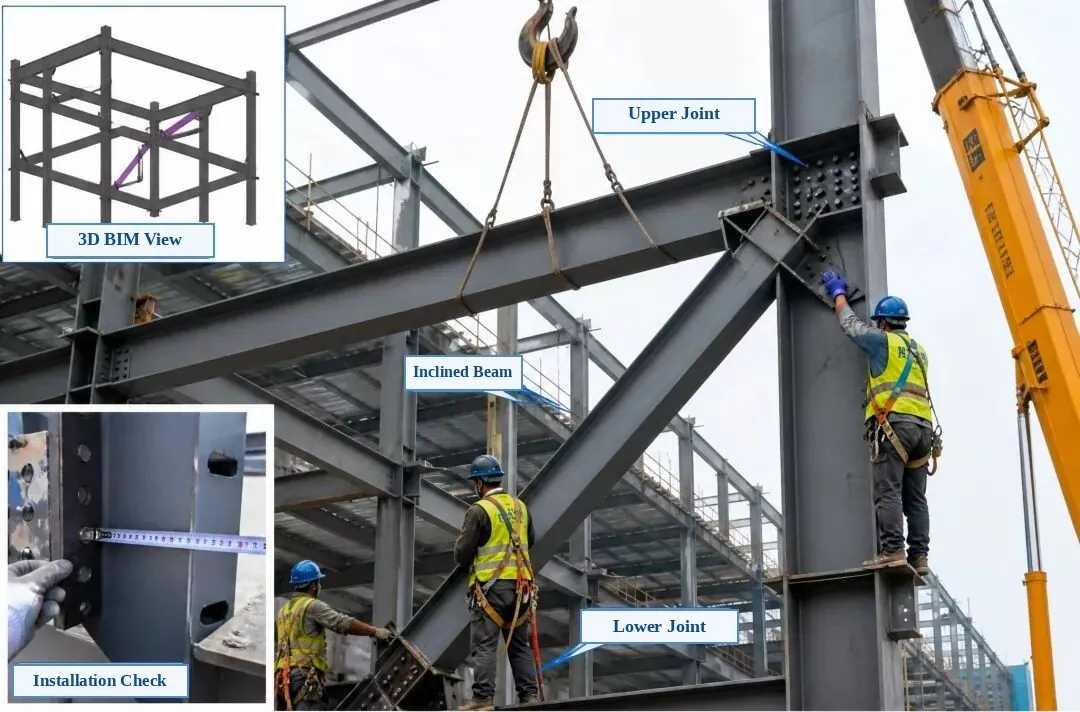

4. 철골 설치 및 검사 - 경사형 철재빔 설치

추출된 사진 라벨:왼쪽 위 삽입: 3D BIM 보기 | 왼쪽 하단 삽입: 설치 확인 | 주요사진 : 상부연결이음부, 경사철강보(대각선가새), 하부연결이음부

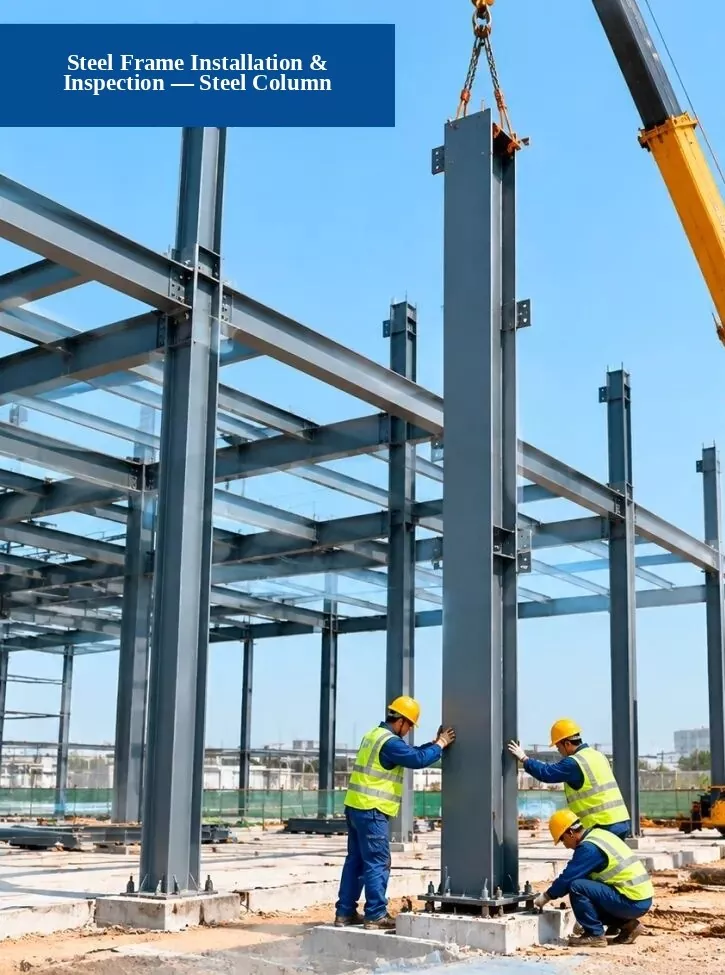

5. 강철 프레임 설치 및 검사 - 강철 기둥 설치

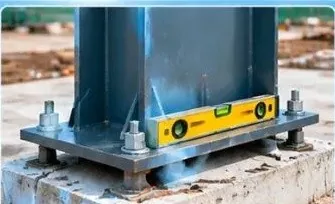

1. 기초 점검:앵커 볼트 위치, 기초 높이, 기초 치수가 설계 요구 사항을 충족하는지 확인하십시오.

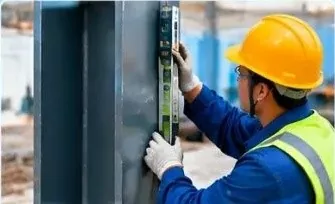

2. 수직 정렬 확인:토탈 스테이션, 레이저 수직 또는 직선 레벨을 사용하여 강철 기둥이 얼마나 직선(수직)으로 서 있는지 확인하십시오.

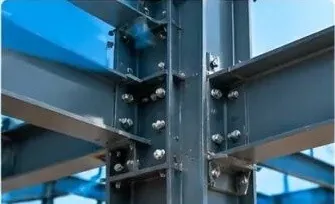

3. 연결 품질 확인:고강도 볼트, 용접부, 연결 플레이트가 표준 요구 사항을 충족하는지 확인하십시오.

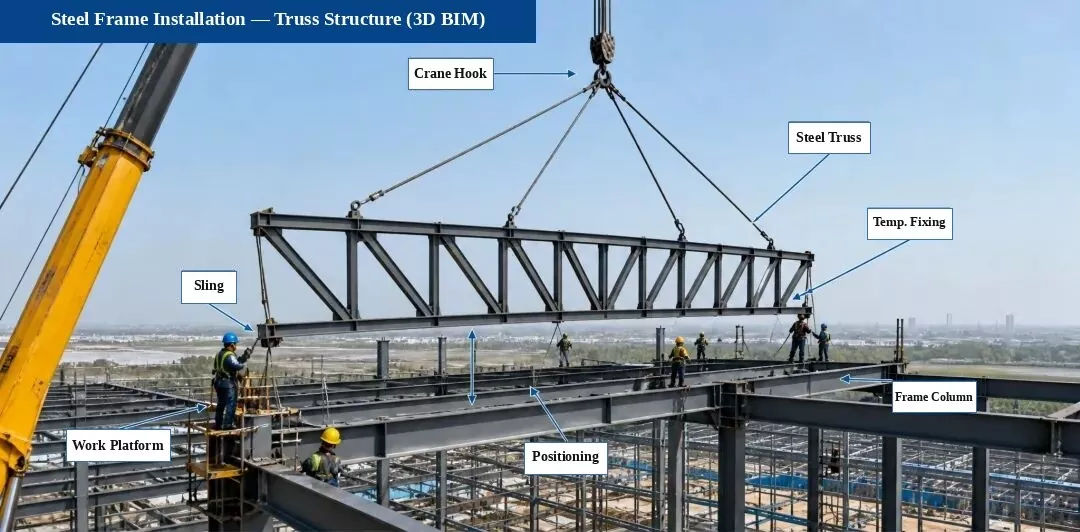

6. 철골 설치 - 트러스 구조물 설치(3D BIM 다이어그램)

추출된 사진 라벨:크레인 후크 | 강철 트러스 구조 | 임시 고정 | 리프팅 슬링 | 고작업 플랫폼 | 위치에 배치 | 강철 프레임 기둥

주요 점검 포인트(현장 사진):

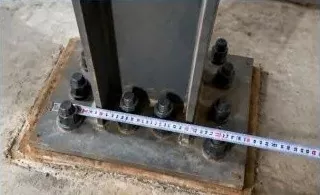

1. 지원 및 공동 점검

지지 볼트, 심 플레이트, 내장 부품의 위치와 높이를 확인하여 설계 요구 사항을 충족하는지 확인하세요.

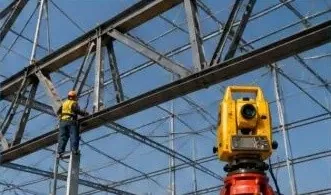

2. 트러스 정렬 확인

토탈 스테이션을 사용하여 트러스의 중심선, 높이, 굽힘을 측정하고 정렬을 조정합니다.

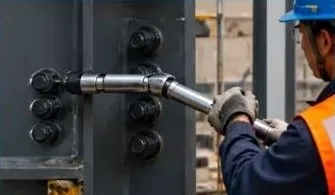

3. 고강도 볼트 체크

고강도 볼트의 개수, 크기, 토크를 확인하고 규정에 따라 다시 테스트하십시오.

메모:이 프로젝트의 트러스 구조는 정확한 설치, 품질 및 안전을 보장하기 위해 공장에서 사전 조립된 후 현장에서 섹션별로 들어 올려집니다.

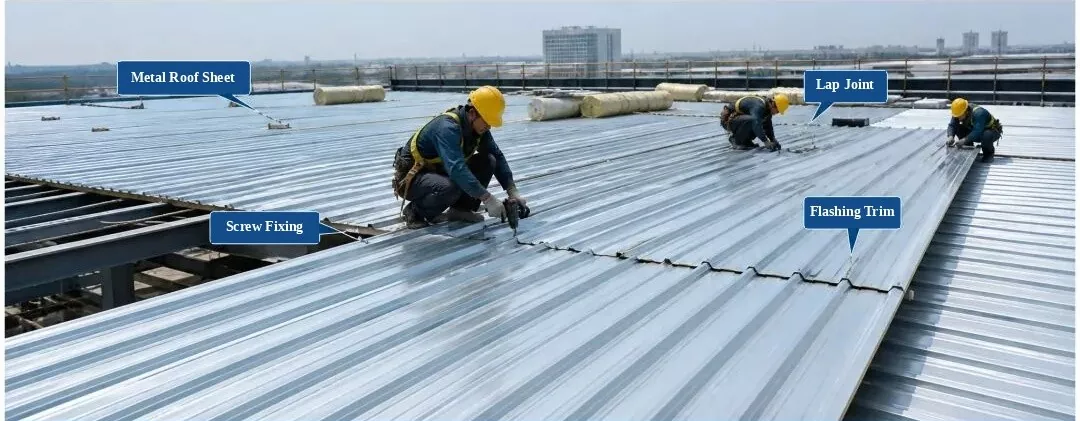

7. 철골 및 금속 지붕 시트 설치 및 검사

8. 강철 프레임 설치 및 검사 - 강철 계단 및 난간 설치

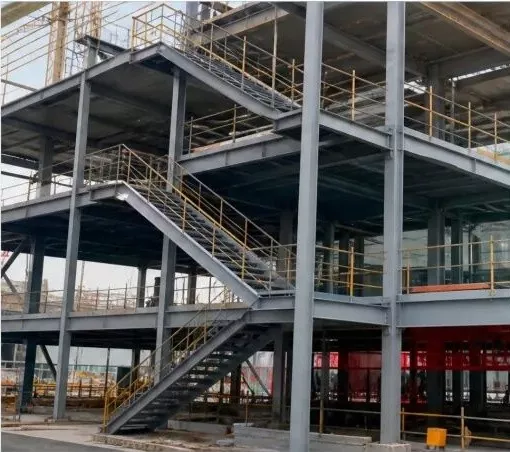

1. 철제계단 및 난간 완성 (현장사진)

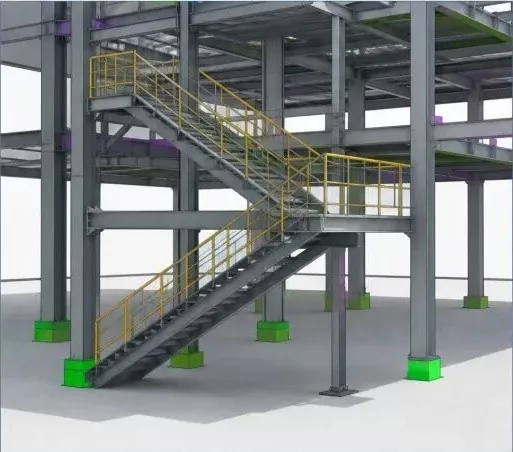

2. 3D BIM 모델(철제 계단 및 난간)

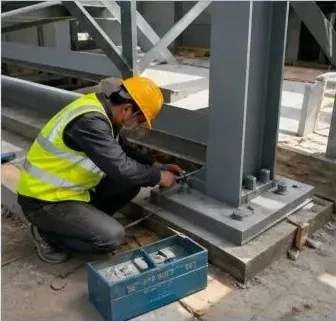

3. 철제계단 설치(현장작업)

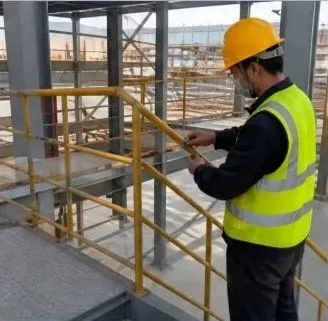

4. 난간설치(현장작업)

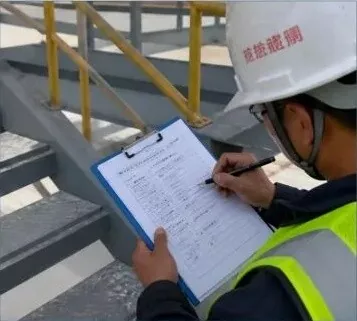

5. 설치품질 점검(현장점검)
